Baode Heat Trocador Equipment Co., Ltd

|
| Lugar de origem: | porcelana |
| Marca: | Baode |
| Certificação: | CCS/UL/CE |
| Número do modelo: | Série BL30 |
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | USD 50-1000per Units |
| Detalhes da embalagem: | Caixa de madeira compensada |
| Tempo de entrega: | 14-18 dias de trabalho |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 unidades por mês |
| Nome do produto: | BL30 Refrigerador de óleo personalizado Hidráulico de alto fluxo de cobre de chapa brasada Trocador | Principais aplicações: | Refrigerador de óleo de motor de automóvel/cambiador de calor hidráulico |
|---|---|---|---|
| Material de soldadura: | Cobre | Tipo de arrefecedor de óleo: | Câmbio de calor de chapas de cobre soldado |

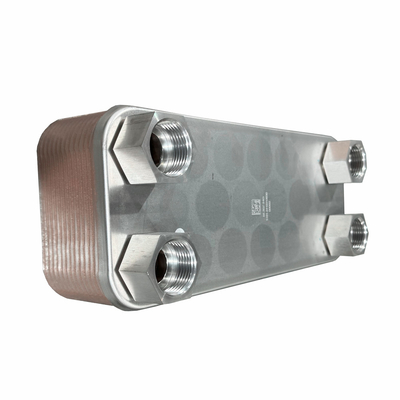

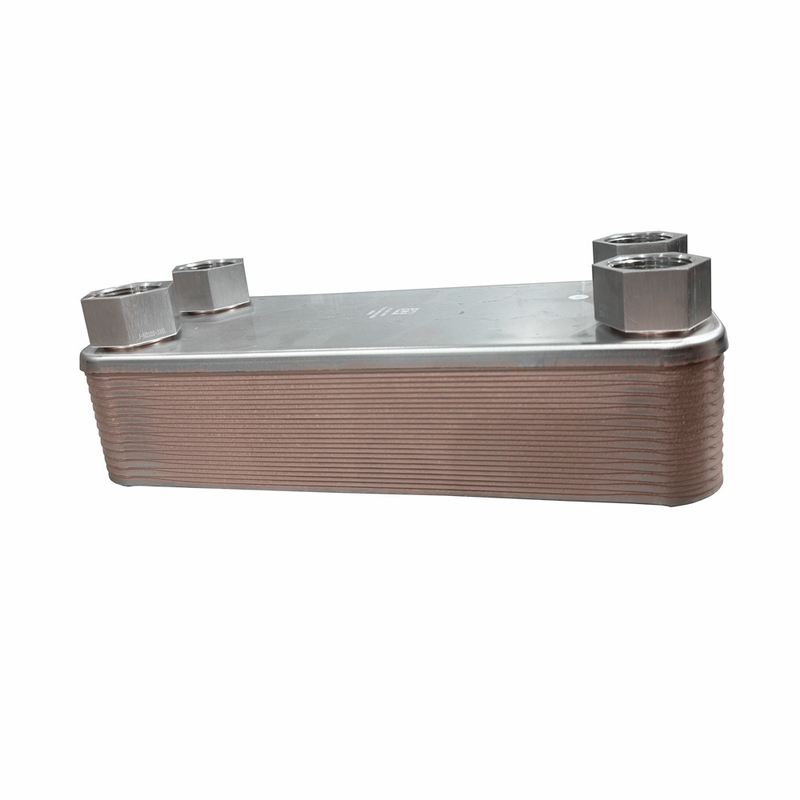

BL30 Refrigerador de óleo personalizado Hidráulico de alto fluxo de cobre de chapa brasada Trocador de calor
Descrição
Os trocadores de calor são usados para trocar calor entre dois fluidos.
Os componentes são de grande eficiência, combinados com dimensões compactas e baixo peso.
A eficiência reduz a quantidade de água de arrefecimento necessária para a transferência de calor, o que resulta em baixos custos operacionais.
Características
As placas e as ligações são fabricadas a partir de aço inoxidável AISI 316, colada a vácuo com cobre.
O moldagem especial das placas produz o fluxo turbulento necessário para uma transferência de calor eficaz e proporciona
o trocador de calor de placa com um elevado nível de resistência mecânica.
Detalhes de funcionamento
Médio
Glicol de água
Fluidos de funcionamento de HFC
Água
Óleo
Contaminação
A quantidade de partículas na suspensão deve ser inferior a 10 mg/l, o tamanho das partículas < 0,6 mm
Partículas como fios causam um rápido aumento nas quedas de pressão.
Intervalo de temperatura
10C a 225C (devem ser tidos em consideração o ponto de congelamento e o ponto de ebulição)
Pressão
Max 45 bar até 225C, pressão de teste 60 bar.
Corrosão
Os seguintes limites referem-se a um valor de PH de 7
Cloro livre. CL2 < 0,5 ppm
Íons de cloreto CL
< 700 ppm a 20C
< 200 ppm a 50C
Outras limitações
PH7-10
SULFATO SO4 2-< 100 ppm
[HCO3]/[SO4 2-]>1
Amônia, NH3< 10 ppm
Co livre < 10 ppm
Os seguintes íons não são corrosivos em condições normais:
Fosfato, nitrato, nitrito, ferro, manganês, sódio e potássio
Refrigerador de óleo hidráulico, aplicações de eletricidade e cogeração, refrigeração de óleo marinho, refrigerador de óleo de motor de turbina, automóvel,
Construção, ferrovias, siderurgia
Tempo de entrega curto.
Alta qualidade
Preço razoável
Produzido pelo cliente
Projeto de know-how e apoio ao cliente
| Modelo | BL26 |
| Largura, A [mm] | 111 |
| Altura, B [mm] | 310 |
| Duração, E [mm] | 10+2,36n |
| Distância horizontal da porta, C [mm] | 50 |
| Distância vertical da porta, D [mm] | 250 |
| Pressão máxima [Mpa] | 3 |
| Fluxo máximo [M3/h] | 8.1 |
| Peso [kg] | 1.3+0.12n |
Modelo
BL1
| Modelo | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Largura, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Altura, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Duração, E [mm] | 9+2,3n | 9+2,3n | 10+2,36n | 13+2,4n | 10+2,35n | 11+2,35n |
| Distância horizontal da porta, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Distância vertical da porta, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Pressão máxima [Mpa] | 3 | 3 | 3 | 3/4.5 | 3/4.5 | 3/4.5 |
| Fluxo máximo [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Peso [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 70,8+0,36n |
| Modelo | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Largura, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Altura, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Duração, E [mm] | 13+2,36n | 13+2,75n | 13+2,7n | 22+2,78n | 10+2,15n | 13+2,55n |
| Distância horizontal da porta, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Distância vertical da porta, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Pressão máxima [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4.5 | 3/4.5 |
| Fluxo máximo [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Peso [kg] | 7.2+0.52n | 12.5+0.72n | 13+0,75n | 31.8+1.73n | 6.5+0.37n | 13+0,78n |
