Baode Heat Trocador Equipment Co., Ltd

|
| Place of Origin: | China |
| Marca: | Baode |
| Certificação: | CCS/UL/CE |
| Model Number: | BL30 series |
| Minimum Order Quantity: | 1 Units |
|---|---|
| Preço: | USD 50-1000per Units |
| Packaging Details: | Plywood Box |
| Delivery Time: | 14-18 working days |
| Payment Terms: | T/T |
| Supply Ability: | 1000 Units per month |
| Product name: | High Quality Plate Type of Heat Exchanger Compact Brazed Plate Heat Exchanger | Main application: | car engine oil cooler/hydraulic heat exchanger |
|---|---|---|---|
| Brazing material: | Copper | Oil cooler type: | Copper brazed plate heat exchanger |

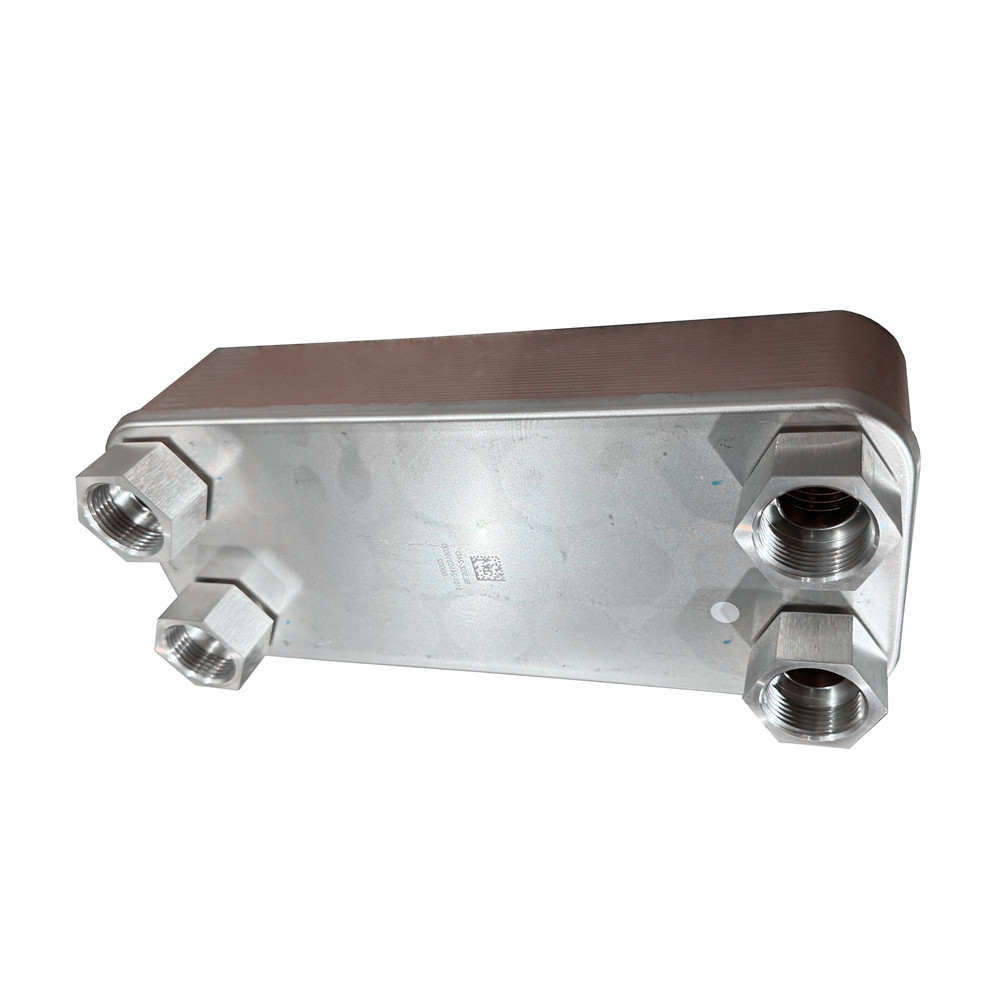

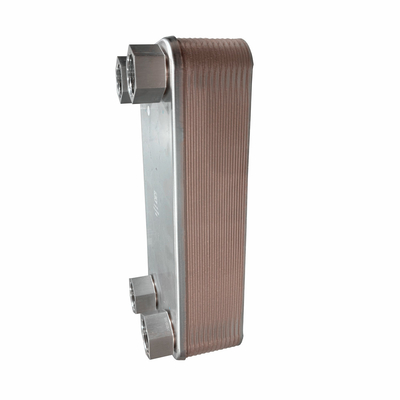

Tipo de Trocador de Calor de Chapa de Alta Qualidade Compacto Trocador de Calor de Chapa de Brazagem
Descrição
O trocador de calor de placa de brasagem é um tipo de equipamento de troca de calor eficiente, compacto e leve, que é amplamente utilizado em muitas indústrias.Realiza a transferência e troca de calor através do contacto soldado e selado entre as placas.
Em primeiro lugar, o princípio de funcionamento
O princípio de funcionamento do trocador de calor de chapa soldada baseia-se principalmente no mecanismo de transferência de calor entre as chapas trocadoras de calor.com um diâmetro superior a 50 mm,O fluido de troca de calor flui através de um canal de um lado, enquanto o líquido de arrefecimento flui através de um canal do outro lado.O calor é transferido do líquido de alta temperatura para o líquido de baixa temperatura através da placa, completando a transferência e troca de calor.
Em segundo lugar, as características estruturais
1. Concepção compacta: O trocador de calor de placa de brasagem usa um design compacto, o que o torna muito pequeno, adequado para ocasiões de espaço limitado.É mais leve e pesado., e mais fáceis de instalar e manter.
2Transferência de calor eficiente: devido ao contacto de soldagem entre a placa e a placa, pode ser alcançada uma maior eficiência de transferência de calor.O trocador de calor de placa soldada tem maior condutividade térmica e menor resistência térmica, melhorando assim a eficiência energética do trocador de calor.
3. Forte resistência à pressão: O trocador de calor de placa ligado pelo processo de brasagem tem forte resistência à pressão e pode suportar ambiente de alta pressão e alta temperatura.
| Modelo | BL26 |
| Largura, A [mm] | 111 |
| Altura, B [mm] | 310 |
| Duração, E [mm] | 10+2,36n |
| Distância horizontal da porta, C [mm] | 50 |
| Distância vertical da porta, D [mm] | 250 |
| Pressão máxima [Mpa] | 3 |
| Fluxo máximo [M3/h] | 8.1 |
| Peso [kg] | 1.3+0.12n |
Modelo
BL1
| Modelo | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Largura, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Altura, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Duração, E [mm] | 9+2,3n | 9+2,3n | 10+2,36n | 13+2,4n | 10+2,35n | 11+2,35n |
| Distância horizontal da porta, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Distância vertical da porta, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Pressão máxima [Mpa] | 3 | 3 | 3 | 3/4.5 | 3/4.5 | 3/4.5 |
| Fluxo máximo [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Peso [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 70,8+0,36n |
| Modelo | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Largura, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Altura, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Duração, E [mm] | 13+2,36n | 13+2,75n | 13+2,7n | 22+2,78n | 10+2,15n | 13+2,55n |
| Distância horizontal da porta, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Distância vertical da porta, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Pressão máxima [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4.5 | 3/4.5 |
| Fluxo máximo [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Peso [kg] | 7.2+0.52n | 12.5+0.72n | 13+0,75n | 31.8+1.73n | 6.5+0.37n | 13+0,78n |
