Baode Heat Trocador Equipment Co., Ltd

|
| Place of Origin: | China |
| Marca: | Baode |
| Certificação: | CCS/UL/CE |
| Model Number: | BL95 series |
| Minimum Order Quantity: | 5 Units |
|---|---|
| Preço: | USD 200-500per Units |
| Packaging Details: | Plywood Box |
| Delivery Time: | 14-18 working days |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 unidades por mês |
| Nome do produto: | Trocador de calor de placa de aço inoxidável soldado Trocador de calor de placa de aço soldado para | Main application: | Industry heating, HVAC&R |
|---|---|---|---|
| Brazing material: | Copper | Oil cooler type: | Copper brazed plate heat exchanger |

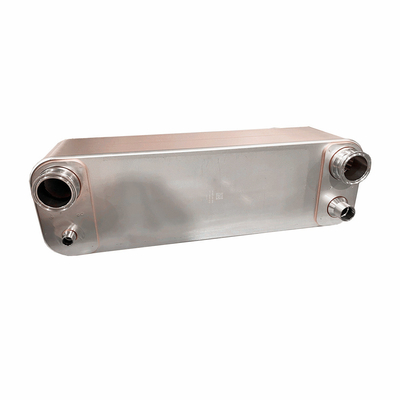

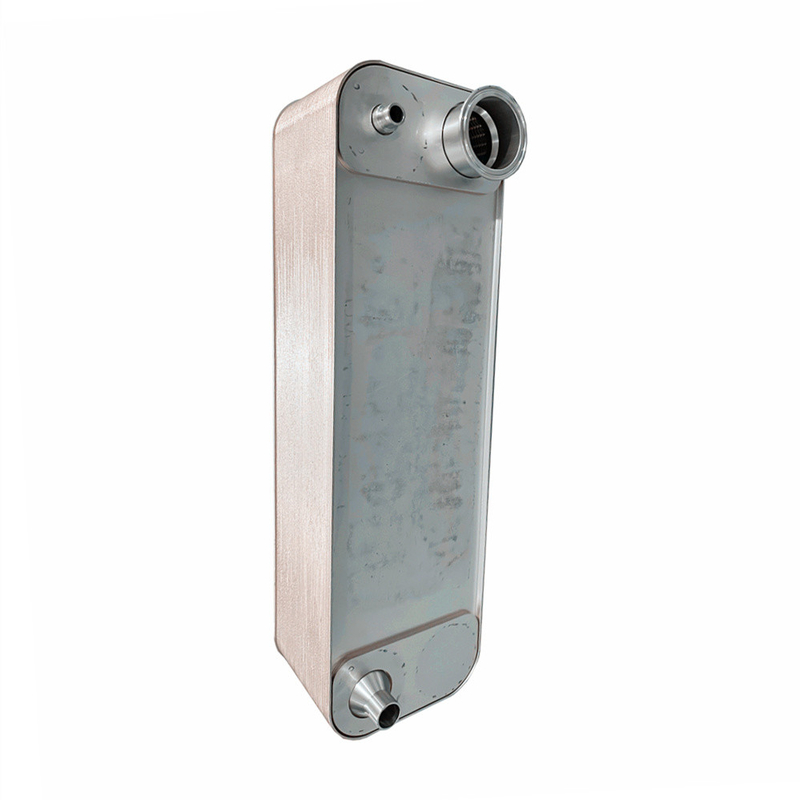

Trocador de calor de placa de aço inoxidável soldado Trocador de calor de placa de aço soldado para sistema de água potável
Princípio de funcionamento
O trocador de calor de chapa soldada é um equipamento de troca de calor comumente utilizado, o seu princípio de funcionamento é o seguinte:
1. Visão geral dos princípios
O trocador de calor de chapa soldada é composto por uma série de chapas metálicas dispostas paralelamente, as chapas são conectadas por tecnologia de soldadura, o fluido flui alternadamente entre a chapa e a chapa,e o calor é transferido diretamente através da superfície da placa para alcançar a transferência de calor.
2Fluxo de fluido
Durante o processo de trabalho, os fluidos frios e quentes entram através de lados diferentes do trocador de calor da placa, respectivamente chamados de lado quente e lado frio,O fluido quente é geralmente um fluido de alta temperatura (como água quente, vapor, etc.) e o fluido frio é geralmente um fluido de baixa temperatura (como água fria, líquido de arrefecimento, etc.).
3Transferência de calor
O fluido quente flui entre as placas no lado quente, transferindo calor para a placa, que então transfere calor através da superfície da placa para o fluido frio.O fluido frio flui entre as placas no lado frio, absorvendo calor para transferir calor do fluido quente para o fluido frio.
| Modelo | BL26 |
| Largura, A [mm] | 111 |
| Altura, B [mm] | 310 |
| Duração, E [mm] | 10+2,36n |
| Distância horizontal da porta, C [mm] | 50 |
| Distância vertical da porta, D [mm] | 250 |
| Pressão máxima [Mpa] | 3 |
| Fluxo máximo [M3/h] | 8.1 |
| Peso [kg] | 1.3+0.12n |
Modelo
B
| Modelo | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Largura, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Altura, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Duração, E [mm] | 9+2,3n | 9+2,3n | 10+2,36n | 13+2,4n | 10+2,35n | 11+2,35n |
| Distância horizontal da porta, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Distância vertical da porta, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Pressão máxima [Mpa] | 3 | 3 | 3 | 3/4.5 | 3/4.5 | 3/4.5 |
| Fluxo máximo [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Peso [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 70,8+0,36n |
| Modelo | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Largura, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Altura, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Duração, E [mm] | 13+2,36n | 13+2,75n | 13+2,7n | 22+2,78n | 10+2,15n | 13+2,55n |
| Distância horizontal da porta, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Distância vertical da porta, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Pressão máxima [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4.5 | 3/4.5 |
| Fluxo máximo [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Peso [kg] | 7.2+0.52n | 12.5+0.72n | 13+0,75n | 31.8+1.73n | 6.5+0.37n | 13+0,78n |
