Baode Heat Trocador Equipment Co., Ltd

|
| Lugar de origem: | China |
| Marca: | Baode |
| Certificação: | CCS/UL/CE |
| Número do modelo: | Série BL130 |
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | USD 50-1000per Units |
| Detalhes da embalagem: | Caixa de madeira compensada |
| Tempo de entrega: | 14-18 dias de trabalho |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 unidades por mês |
| Nome do produto: | Exchanger de calor de cobre de alta pressão para aquecimento | Principais aplicações: | Refrigerador de óleo de motor de automóvel/cambiador de calor hidráulico |
|---|---|---|---|
| Material de soldadura: | cobre | Tipo de arrefecedor de óleo: | Câmbio de calor de chapas de cobre soldado |

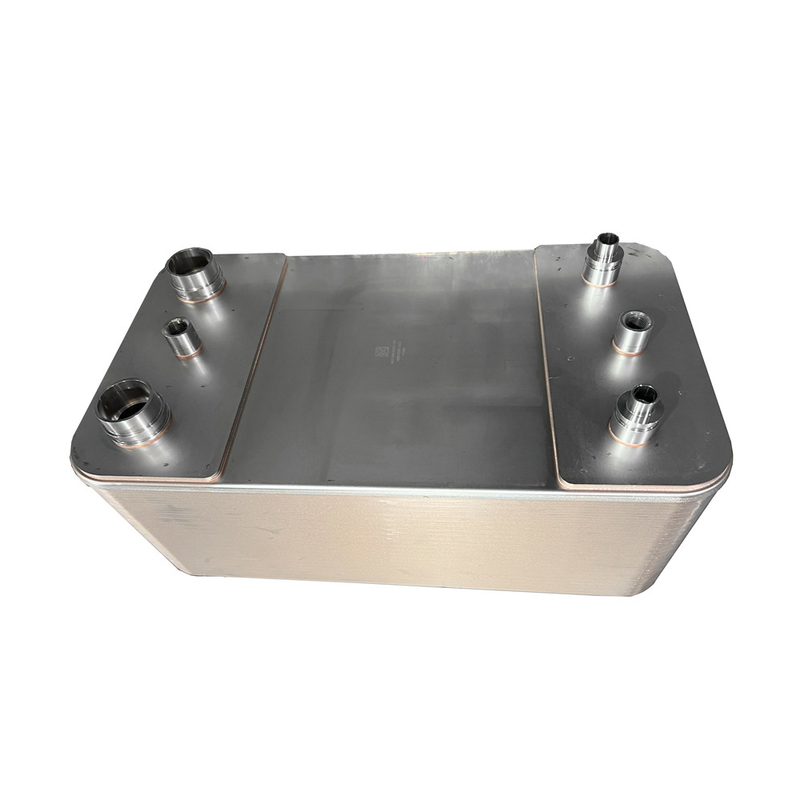

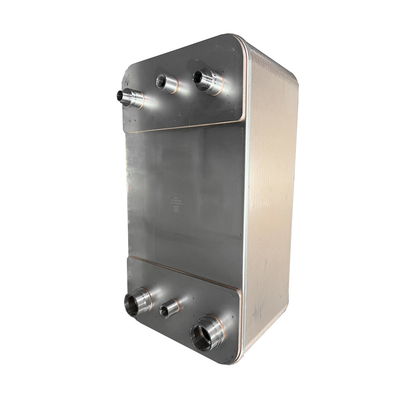

Exchanger de calor de cobre de alta pressão para aquecimento
Descrição do produto
O trocador de calor de placa soldado tem as vantagens de não ter juntas, não ter vazamento, peso leve, pequeno tamanho, baixo preço, fácil desmontagem e instalação e alta eficiência de transferência de calor.A estrutura é adequada para vapor, água ou fluidos de processo e podem ser utilizados com uma diferença mínima de temperatura entre os dois fluidos.
As placas de aço inoxidável são soldadas a altas temperaturas com 99% de pureza de cobre para obter uma superfície de transferência de calor eficiente,trocador de calor robusto e sem vazamento. Os trocadores de calor de chapas compactas de solda são concebidos para consistir em até 20 chapas de aço inoxidável ondulado,com cada segunda placa final virada de cabeça para baixo para formar um grande número de pontos de contacto entre todas as placas.
Quando são soldados, os pontos de contato também são soldados juntos, formando uma placa compacta que permite que quase todos os materiais estruturais da placa (cerca de 94% da superfície) sejam usados para transferência de calor.
As placas formam dois canais separados em que o meio forma um movimento de convecção, resultando numa elevada turbulência no sistema de canais, resultando em excelentes características de transferência de calor,e a escalação é mantida ao mínimo absoluto mesmo a baixas velocidades.
Durante a operação e a manutenção, se houver partículas na água, deve ser utilizado um filtro, e a maior parte das partículas moles pode ser removida lavando com água ao contrário.
O trocador de calor de chapa compacta de soldadura deve ser lavado a cada 3 a 5 anos com ácido cítrico ou outro ácido que não corroia cobre e aço inoxidável.
| Modelo | BL26 |
| Largura, A [mm] | 111 |
| Altura, B [mm] | 310 |
| Duração, E [mm] | 10+2,36n |
| Distância horizontal da porta, C [mm] | 50 |
| Distância vertical da porta, D [mm] | 250 |
| Pressão máxima [Mpa] | 3 |
| Fluxo máximo [M3/h] | 8.1 |
| Peso [kg] | 1.3+0.12n |
Modelo
BL1
| Modelo | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Largura, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Altura, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Duração, E [mm] | 9+2,3n | 9+2,3n | 10+2,36n | 13+2,4n | 10+2,35n | 11+2,35n |
| Distância horizontal da porta, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Distância vertical da porta, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Pressão máxima [Mpa] | 3 | 3 | 3 | 3/4.5 | 3/4.5 | 3/4.5 |
| Fluxo máximo [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Peso [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 70,8+0,36n |
| Modelo | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Largura, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Altura, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Duração, E [mm] | 13+2,36n | 13+2,75n | 13+2,7n | 22+2,78n | 10+2,15n | 13+2,55n |
| Distância horizontal da porta, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Distância vertical da porta, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Pressão máxima [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4.5 | 3/4.5 |
| Fluxo máximo [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Peso [kg] | 7.2+0.52n | 12.5+0.72n | 13+0,75n | 31.8+1.73n | 6.5+0.37n | 13+0,78n |
