Baode Heat Trocador Equipment Co., Ltd

|
| Lugar de origem: | China |
| Marca: | Baode |
| Certificação: | UL CE ISO9001 WRAS ROHS CCS UL DNV GL |
| Número do modelo: | Série BL130 |
| Quantidade de ordem mínima: | 5 unidades |
|---|---|
| Preço: | USD 50-1000 per Unit |
| Detalhes da embalagem: | Caixa de madeira compensada |
| Tempo de entrega: | 14-18 dias de trabalho |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 3000 unidades por mês |
| Nome do produto: | Aplicações de aquecimento e arrefecimento de gás-óleo da série BL Trocador de calor de placa brasada | Principais aplicações: | condensador do evaporador |
|---|---|---|---|
| Material de chapa: | Aço inoxidável AISI316 | Conexões: | Aço inoxidável AISI 316, 304 |
| Certificado: | CE UL ISO9001 CCS GL DNV LR WRAS ROHS | Garantia: | 1 ano |

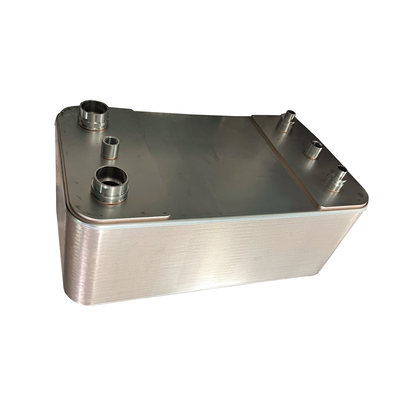

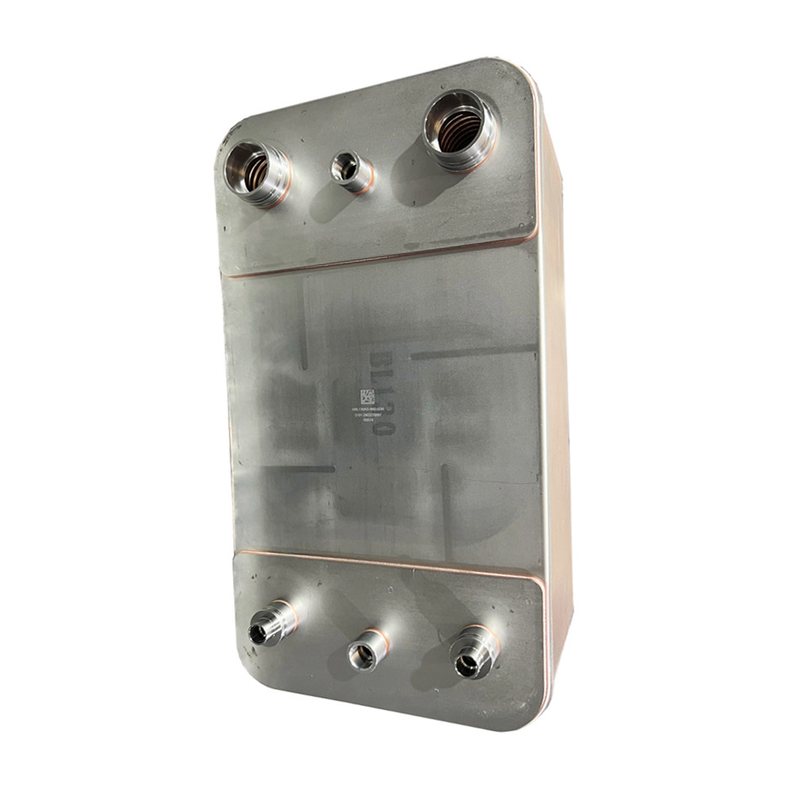

Aplicações de aquecimento e arrefecimento de gás-óleo da série BL Trocador de calor de placa brasada
Descrição do produto
Princípio de funcionamento
A ligação das placas de aço inoxidável elimina a necessidade de juntas de vedação e placas de estrutura espessa.o material de solda veda o pacoteOs trocadores de calor soldados da Baode são soldados em todos os pontos de contacto, garantindo uma eficácia de transferência de calor e uma resistência à pressão óptimas.Uma vez que praticamente todo o material é utilizado para transferência de calor, o trocador de calor de chapa soldada é muito compacto e tem um baixo peso e um baixo volume de retenção.O bphe (exchanger de calor de chapas soldadas) consiste em chapas finas de aço inoxidável ondulado que são soldadas em vácuo, utilizando cobre como material de soldadura.Para aplicações alimentares e aplicações que envolvam fluidos agressivos, são solicitadas unidades de solda de níquel.
Sistemas de refrigeração:
Evaporador,
Condensador,
Outros aparelhos de ar condicionado e aparelhos de ar condicionado
Secador de ar
Bomba de calor
Frigorífico de absorção
Ar condicionado
Piso radiante,
O derretimento da neve,
Caldeira
Trocador de calor de água solar
Aquecimento urbano
Outras aplicações industriais, tais como:
Recuperação de calor
Refrigerador de óleo: Refrigerador de óleo hidráulico, refrigeração de óleo do motor e aquecimento de óleo combustível.
Aquecimento a vapor.
Trocador de calor de placa plana
Frigorífico de erva de cerveja
Pastorização do leite
Refrigerador de óleo de turbina eólica
Refrigerador de óleo marinho
Tempo de entrega curto.
Alta qualidade
Preço razoável
Produzido pelo cliente
Projeto de know-how e apoio ao cliente
Modelo
BL1
Aplicação
Aquecimento de água para piscinas.
Os trocadores de calor da placa de solda Baode são projetados para aquecer de forma eficiente
e manter a temperatura da água nas piscinas de todos os
dimensões e capacidades de fonte primária de calor, tais como
Caldeira, instalação solar, bomba de calor, etc.
Projeto padrão
Módulo embalado completo, incluindo:
Para a utilização em equipamentos de aquecimento de água de mar ou de água ligeiramente corrosiva (balneo-terapia,
água termal de nascente).
Materiais padrão
Placas de cobertura: aço inoxidável AISI 316
Conexões: aço inoxidável AISI 316
Placas de aço inoxidável AISI 316
Materiais de brasagem: cobre
Detalhes necessários para a cotação
Para que o representante da Baode possa fazer uma cotação específica, os pedidos de informação devem ser acompanhados dos seguintes elementos:
frequências de fluxo ou carga térmica necessárias
Programa de temperatura
- Propriedades físicas dos líquidos em questão
Pressão de trabalho pretendida
∆ queda máxima de pressão admissível
Tempo de entrega curto.
Alta qualidade
Preço razoável
Produzido pelo cliente
Projeto de know-how e apoio ao cliente
| Modelo | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Largura, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Altura, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Duração, E [mm] | 9+2,3n | 9+2,3n | 10+2,36n | 13+2,4n | 10+2,35n | 11+2,35n |
| Distância horizontal da porta, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Distância vertical da porta, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Pressão máxima [Mpa] | 3 | 3 | 3 | 3/4.5 | 3/4.5 | 3/4.5 |
| Fluxo máximo [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Peso [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 70,8+0,36n |
| Modelo | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Largura, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Altura, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Duração, E [mm] | 13+2,36n | 13+2,75n | 13+2,7n | 22+2,78n | 10+2,15n | 13+2,55n |
| Distância horizontal da porta, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Distância vertical da porta, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Pressão máxima [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4.5 | 3/4.5 |
| Fluxo máximo [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Peso [kg] | 7.2+0.52n | 12.5+0.72n | 13+0,75n | 31.8+1.73n | 6.5+0.37n | 13+0,78n |
