Baode Heat Trocador Equipment Co., Ltd

|
| Lugar de origem: | China |
| Marca: | Baode |
| Certificação: | CCS/UL/CE |
| Número do modelo: | Série BL130 |
| Quantidade de ordem mínima: | 5 unidades |
|---|---|
| Preço: | USD 200-500per Units |
| Detalhes da embalagem: | Caixa de madeira compensada |
| Tempo de entrega: | 14-18 dias de trabalho |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 unidades por mês |
| Nome do produto: | Tipo de placa de trocador de calor brasado feito sob medida para refrigeração e aquecimento | Principais aplicações: | Aquecimento industrial, HVAC&R |
|---|---|---|---|
| Material de soldadura: | cobre | Tipo de arrefecedor de óleo: | Câmbio de calor de chapas de cobre soldado |

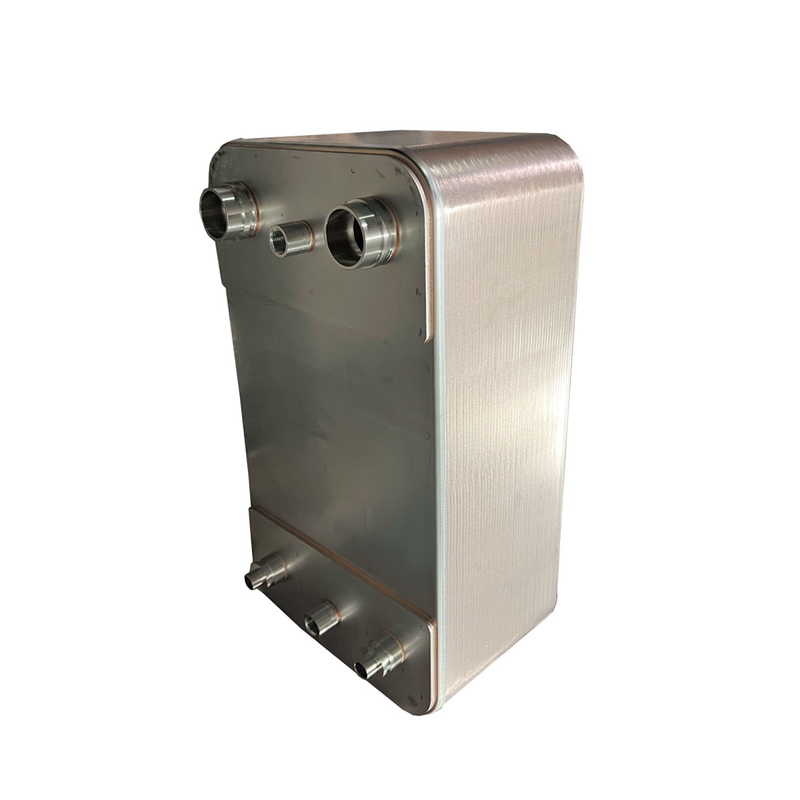

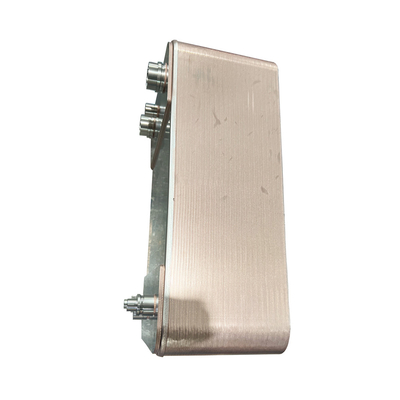

Tipo de placa de trocador de calor brasado feito sob medida para refrigeração e aquecimento
Princípio de fluxo do evaporador
Os canais formados entre as placas e os cantos são dispostos de modo que o fluxo dos dois meios
O refrigerante bifásico é utilizado para a produção de refrigerantes de dois níveis, que são utilizados para a produção de refrigerantes de dois níveis.
(vapor + líquido) entra na parte inferior esquerda do trocador com uma qualidade de vapor dependendo do funcionamento
A evaporação da fase líquida ocorre no interior dos canais e alguns graus de
O processo de expansão em seco é conhecido como "expanso em seco".
Imagem do evaporador as setas azul escuro e claro mostram a localização das conexões do refrigerante.
(salmoura) a ser arrefecida flui contra corrente no canal oposto; as setas vermelhas escuras e claras indicam a
localização das ligações de água (salmoura).
Projeto padrão
A embalagem de placas é coberta por placas de cobertura.
As placas são onduladas para melhorar a eficiência da transferência de calor e torná-las rígidas.
Materiais padrão
Placas de cobertura: aço inoxidável AISI 316
Conexões: aço inoxidável AISI 316
Placas de aço inoxidável AISI 316
Materiais de brasagem: cobre
Detalhes necessários para a cotação
Para que o representante da Baode possa fazer um orçamento específico, os pedidos de informação devem ser acompanhados dos seguintes elementos:
Informações específicas:
frequências de fluxo ou carga térmica necessárias
Programa de temperatura
- Propriedades físicas dos líquidos em questão
Pressão de trabalho pretendida
∆ queda máxima de pressão admissível
Vantagens dos trocadores de calor de chapas soldadas na indústria e HVAC&R
Os trocadores de calor de chapa brazada Baode (BHE) têm várias vantagens em relação aos trocadores de calor tradicionais na indústria.
e aplicações HVAC&R.
O elevado rendimento de transferência de calor do BHE torna-o extremamente compacto e também fácil de instalar em locais espaciais.
é limitado.
A unidade não possui juntas e, por conseguinte, é adequada em aplicações em que a temperatura e/ou a pressão são elevadas, por exemplo, em zonas rurais.
aquecimento.
O sistema de abastecimento da Baode assegura que, independentemente de onde se encontre no globo, as unidades BHE estão disponíveis com uma disponibilidade muito
Tempo de entrega curto.
Tempo de entrega curto.
Alta qualidade
Preço razoável
Produzido pelo cliente
Projeto de know-how e apoio ao cliente
| Modelo | BL26 |
| Largura, A [mm] | 111 |
| Altura, B [mm] | 310 |
| Duração, E [mm] | 10+2,36n |
| Distância horizontal da porta, C [mm] | 50 |
| Distância vertical da porta, D [mm] | 250 |
| Pressão máxima [Mpa] | 3 |
| Fluxo máximo [M3/h] | 8.1 |
| Peso [kg] | 1.3+0.12n |
Modelo
B
| Modelo | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Largura, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Altura, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Duração, E [mm] | 9+2,3n | 9+2,3n | 10+2,36n | 13+2,4n | 10+2,35n | 11+2,35n |
| Distância horizontal da porta, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Distância vertical da porta, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Pressão máxima [Mpa] | 3 | 3 | 3 | 3/4.5 | 3/4.5 | 3/4.5 |
| Fluxo máximo [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Peso [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 70,8+0,36n |
| Modelo | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Largura, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Altura, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Duração, E [mm] | 13+2,36n | 13+2,75n | 13+2,7n | 22+2,78n | 10+2,15n | 13+2,55n |
| Distância horizontal da porta, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Distância vertical da porta, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Pressão máxima [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4.5 | 3/4.5 |
| Fluxo máximo [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Peso [kg] | 7.2+0.52n | 12.5+0.72n | 13+0,75n | 31.8+1.73n | 6.5+0.37n | 13+0,78n |
Pessoa de Contato: Qi
Telefone: 860510-86020200-812
