Baode Heat Trocador Equipment Co., Ltd

|
| Lugar de origem: | China |
| Marca: | Baode |
| Certificação: | CCS/UL/CE |
| Número do modelo: | Série HBL13 |
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | USD 50-1000per Units |
| Detalhes da embalagem: | Caixa de madeira compensada |
| Tempo de entrega: | 14-18 dias de trabalho |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 unidades por mês |
| Nome do produto: | Equipamento de refrigeração de água de cobre industrial 304/316L Placa brasada Trocador de calor | Principais aplicações: | Refrigerador de óleo de motor de automóvel/cambiador de calor hidráulico |
|---|---|---|---|
| Material de soldadura: | Cobre | Tipo de arrefecedor de óleo: | Câmbio de calor de chapas de cobre soldado |

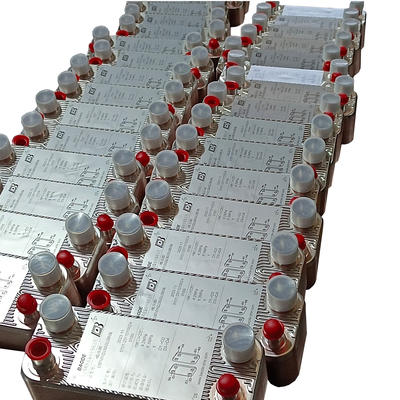

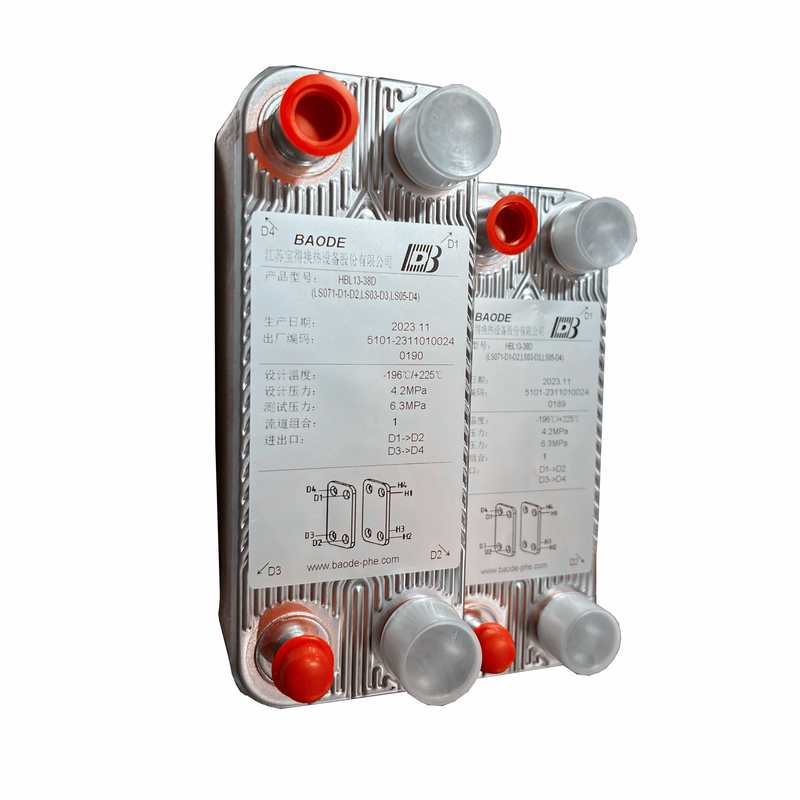

Equipamento de refrigeração de água de cobre industrial 304/316L Placa brasada Trocador de calor
Descrição do produto
Princípio de funcionamento
O trocador de calor de chapa soldada consiste numa série de chapas de aço inoxidável côncavas e convexas em relevo; como mostra a figura abaixo, duas chapas adjacentes são giradas 180° para formar um canal,e, em seguida, cobre puro ou níquel é usado como um metal de preenchimento de soldadura em um forno de soldadura a vácuo para soldar um trocador de calor de placa feito de placas de aço inoxidável onduladoUm canal é formado entre as placas, e a distribuição de buracos de canto nos cantos faz com que os dois meios fluam alternadamente no canal.Um grande número de pontos de contacto proporciona uma boa resistência mecânicaOs pontos de contacto e as bordas são selados por solda de cobre para assegurar o completo isolamento entre os dois lados da mídia e o mundo exterior.
Características de transferência de calor
1Estrutura compacta, fácil de instalar
2. peso leve, equivalente apenas a 20 a 30% do trocador de calor de casca e tubo
3. Durável, pode suportar altas temperaturas e pressões
4. Baixo coeficiente de impureza, alta turbulência reduz o coeficiente de impureza, reduzindo assim o número de limpezas
5. Alta eficiência de transferência de calor, menor consumo de água
Área de aplicação
Indústria do papel têxtil: utilização do calor residual dos gases e resíduos líquidos
Indústria química: processos de aquecimento, arrefecimento, evaporação e condensação
Indústria energética: como refrigerador de óleo de transformador, refrigerador de óleo de turbina
Indústria metalúrgica: laminado, fundição contínua, gerador de oxigénio, refrigerador de óleo lubrificante, refrigerador de água circulante
Sistema de aquecimento central regional: trocador de calor de aquecimento de água a vapor, aquecedor de estação de aquecimento intermediário, aquecedor de água de sistema secundário
Indústria de climatização e HVAC como evaporador, condensador, superqueimador a gás, subcoolor líquido, regenerador, etc.
| Modelo | BL26 |
| Largura, A [mm] | 111 |
| Altura, B [mm] | 310 |
| Duração, E [mm] | 10+2,36n |
| Distância horizontal da porta, C [mm] | 50 |
| Distância vertical da porta, D [mm] | 250 |
| Pressão máxima [Mpa] | 3 |
| Fluxo máximo [M3/h] | 8.1 |
| Peso [kg] | 1.3+0.12n |
Modelo
BL1
| Modelo | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Largura, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Altura, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Duração, E [mm] | 9+2,3n | 9+2,3n | 10+2,36n | 13+2,4n | 10+2,35n | 11+2,35n |
| Distância horizontal da porta, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Distância vertical da porta, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Pressão máxima [Mpa] | 3 | 3 | 3 | 3/4.5 | 3/4.5 | 3/4.5 |
| Fluxo máximo [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Peso [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 70,8+0,36n |
| Modelo | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Largura, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Altura, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Duração, E [mm] | 13+2,36n | 13+2,75n | 13+2,7n | 22+2,78n | 10+2,15n | 13+2,55n |
| Distância horizontal da porta, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Distância vertical da porta, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Pressão máxima [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4.5 | 3/4.5 |
| Fluxo máximo [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Peso [kg] | 7.2+0.52n | 12.5+0.72n | 13+0,75n | 31.8+1.73n | 6.5+0.37n | 13+0,78n |
