Baode Heat Trocador Equipment Co., Ltd

|
| Lugar de origem: | China |
| Marca: | Baode |
| Certificação: | CCS/UL/CE |
| Número do modelo: | Série BL26 |
| Quantidade de ordem mínima: | 15 unidades |
|---|---|
| Preço: | USD 50-1000per Units |
| Detalhes da embalagem: | Caixa de madeira compensada |
| Tempo de entrega: | 14-18 dias de trabalho |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 unidades por mês |
| Nome do produto: | Trocador de calor de placa de brasagem condensador industrial evaporador refrigerador HVAC chiller b | Principais aplicações: | Refrigerador de óleo de motor de automóvel/cambiador de calor hidráulico |
|---|---|---|---|
| Material de soldadura: | Cobre | Tipo de arrefecedor de óleo: | Câmbio de calor de chapas de cobre soldado |

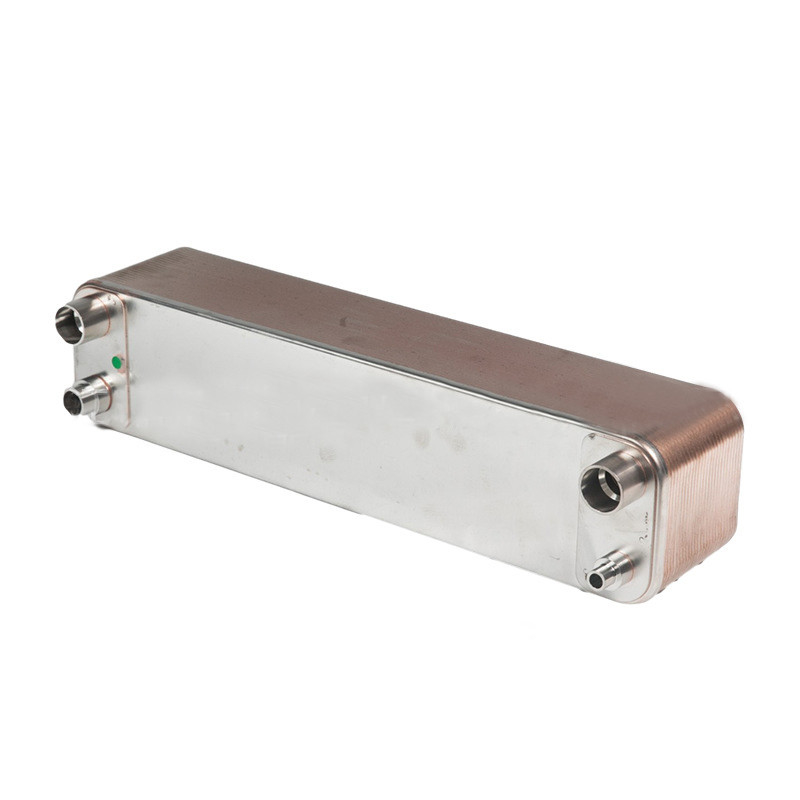

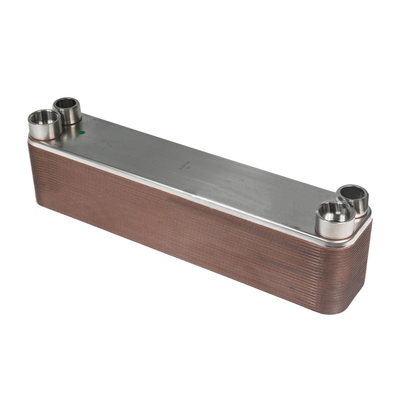

Trocador de calor de placa de brasagem condensador industrial evaporador refrigerador HVAC chiller bomba de calor de caldeira
Descrição do produto
Compreensão geral do trocador de calor de chapa de solda:O trocador de calor de chapa de solda é um novo tipo de trocador de calor de alta eficiência que é composto por uma série de chapas de metal com uma certa forma ondulada.
Um canal retangular fino é formado entre as várias placas, e o calor é trocado através das meias placas.O seu coeficiente de transferência de calor é muito maior sob a mesma resistência de fluxo e consumo de energia da bomba., e há uma tendência para substituir os trocadores de calor de tubos na faixa aplicável.
Intervalo de aplicações do trocador de calor de chapas soldadas:
Este tipo de trocador de calor de placa soldada é usado principalmente para refrigeração, evaporador, condensador, resfriamento de óleo, aquecimento a vapor e assim por diante.
Características de transferência de calor de um trocador de calor de chapa soldada:
O trocador de calor de placa soldado pode ser usado para aquecimento, resfriamento industrial, refrigeração de óleo de prensa e compressor, ar condicionado, alimentos congelados, refrigeração química, refrigeração de água,Tratamento de água potável, tratamento de águas residuais, recuperação de calor e outros aspectos.
| Modelo | BL26 |
| Largura, A [mm] | 111 |
| Altura, B [mm] | 310 |
| Duração, E [mm] | 10+2,36n |
| Distância horizontal da porta, C [mm] | 50 |
| Distância vertical da porta, D [mm] | 250 |
| Pressão máxima [Mpa] | 3 |
| Fluxo máximo [M3/h] | 8.1 |
| Peso [kg] | 1.3+0.12n |
Modelo
BL1
Aplicação
Aquecimento de água para piscinas.
Os trocadores de calor da placa de solda Baode são projetados para aquecer de forma eficiente
e manter a temperatura da água nas piscinas de todos os
dimensões e capacidades de fonte primária de calor, tais como
Caldeira, instalação solar, bomba de calor, etc.
Projeto padrão
Módulo embalado completo, incluindo:
Para a utilização em equipamentos de aquecimento de água de mar ou de água ligeiramente corrosiva (balneo-terapia,
água termal de nascente).
Materiais padrão
Placas de cobertura: aço inoxidável AISI 316
Conexões: aço inoxidável AISI 316
Placas de aço inoxidável AISI 316
Materiais de brasagem: cobre
Detalhes necessários para a cotação
Para que o representante da Baode possa fazer uma cotação específica, os pedidos de informação devem ser acompanhados dos seguintes elementos:
frequências de fluxo ou carga térmica necessárias
Programa de temperatura
- Propriedades físicas dos líquidos em questão
Pressão de trabalho pretendida
∆ queda máxima de pressão admissível
Tempo de entrega curto.
Alta qualidade
Preço razoável
Produzido pelo cliente
Projeto de know-how e apoio ao cliente
| Modelo | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Largura, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Altura, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Duração, E [mm] | 9+2,3n | 9+2,3n | 10+2,36n | 13+2,4n | 10+2,35n | 11+2,35n |
| Distância horizontal da porta, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Distância vertical da porta, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Pressão máxima [Mpa] | 3 | 3 | 3 | 3/4.5 | 3/4.5 | 3/4.5 |
| Fluxo máximo [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Peso [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 70,8+0,36n |
| Modelo | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Largura, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Altura, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Duração, E [mm] | 13+2,36n | 13+2,75n | 13+2,7n | 22+2,78n | 10+2,15n | 13+2,55n |
| Distância horizontal da porta, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Distância vertical da porta, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Pressão máxima [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4.5 | 3/4.5 |
| Fluxo máximo [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Peso [kg] | 7.2+0.52n | 12.5+0.72n | 13+0,75n | 31.8+1.73n | 6.5+0.37n | 13+0,78n |
