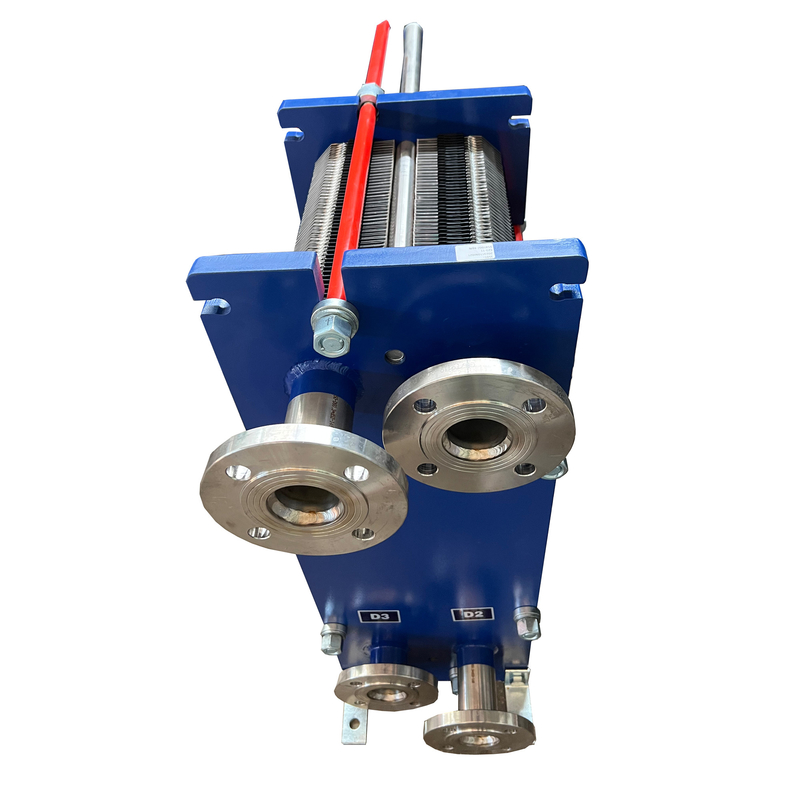

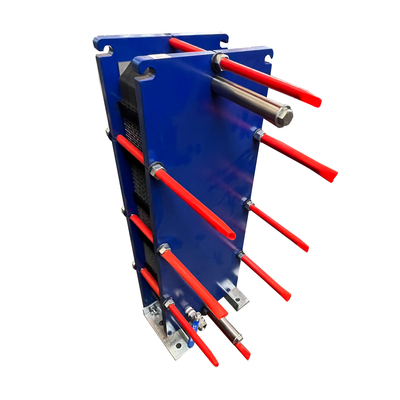

Trocador de calor do tipo de placa de jato do motor do refrigerador de óleo marinho para substituição

Trocador de calor do tipo de placa de jato do motor do refrigerador de óleo marinho para substituição

(Medida em mm, N significa o número de placas)

O trocador de calor Baode é a marca número 1 da China no trocador de calor de placas de gaslekt.O trocador de calor de placa consiste num pacote de placas metálicas onduladas com aberturas para a passagem dos dois fluidos entre os quais a transferência de calor terá lugarO pacote de placas é montado entre uma placa fixa e uma placa de pressão móvel e comprimido por parafusos de aperto.As placas são equipadas com uma junta que veda o canal entre as placas e dirige os fluidos para canais alternadosO número de placas é determinado pela taxa de fluxo, propriedades físicas dos fluidos, queda de pressão e programa de temperatura.As ondulações das placas promovem a turbulência do fluido e suportam as placas contra a pressão diferencialA placa do quadro e a placa de pressão estão suspensas numa barra de transporte superior e situadas por uma barra de guia inferior, ambas fixadas numa coluna de apoio.As ligações estão localizadas na placa do quadro ou, se um ou ambos os fluidos fizerem mais de uma passagem na unidade, no quadro e nas placas de pressão.
Vantagens do Trocador de Calor de Placas de Gasket Baode *A poupança de espaço e o trocador de calor de placas de Baode com eficiência energética são o sonho do construtor do sistema!Com o seu design compacto, eles exigem 20~50% menos espaço no seu sistema do que uma unidade de concha e tubo comparávelUma vez que eles exigem até 80% menos meios de arrefecimento, você pode instalar bombas menores que irão consumir menos energia

Princípio de funcionamento
Os canais são formados entre as placas e as portas de canto são dispostas de modo que os dois meios fluem através de canais alternados.
A corrugada das placas proporciona a passagem entre as placas,Suporta cada placa contra a adjacente e aumenta a turbulência, o que resulta numa transferência de calor eficiente.

Materiais normalizados
Placa de armação: aço leve, pintado de epoxi
Nozles: aço carbono
Com revestimento metálico: aço inoxidável, titânio
Placas: aço inoxidável liga 316 ou titânio
Um grande avanço em relação aos PHEs convencionais

Muito à frente das conchas e tubos.
Nenhuma fadiga térmica O aquecimento e o resfriamento cíclicos produzem fadiga térmica em aquecedores de vapor rígidos como tubos retos.Isso muitas vezes resulta em componentes rachados e desgastados que exigem manutenção e reparo, causando assim tempo de inatividade indesejado do sistema.A combinação de placas finas e juntas flexíveis na série BS evita a fadiga térmica, permitindo que as unidades se expandam e contrajam em resposta a mudanças de temperaturaO controlo da temperatura é perfeito A transferência de calor rápida resultante do pequeno volume de retenção e da elevada relação superfície/volume das placas permite uma resposta rápida ao controlo da temperatura.

Aplicação
Indústria alimentar: Pastorização do leite Pastorização do leite e das bebidas, temperar vinhos, tratamento de água engarrafada, aquecimento CIP (Cleaning-in-Place), água por osmose reversa.
Aplicação marítima: Refrigeramento central dos motores ou turbinas principais ou auxiliares, Refrigeramento de óleo lubrificante, Refrigeramento de água circulante para cilindros de arrefecimento, pistões, bocas de injecção,Refrigeração do óleo de Baoder, óleo de compressor e outros lubrificantes, pré-aquecimento de óleo de lubrificação e óleo combustível pesado, pré-aquecimento de água do mar para produção de água doce, recuperação de calor,Intercâmbio de calor para ar condicionado das cabines de passageiros e dos espaços de carga
Outros: refrigeração a óleo de turbina, Indústria química, aquecimento urbano, refrigeração urbano, aquecimento de piscinas, aquecimento solar,

Tempo de entrega curto.
Alta qualidade
Preço razoável
Produzido pelo cliente
Projeto de know-how e apoio ao cliente
