Grade alimentar de aço inoxidável total

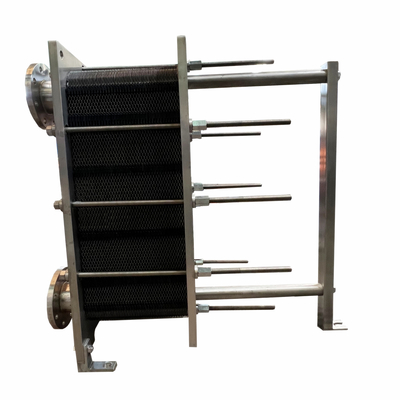

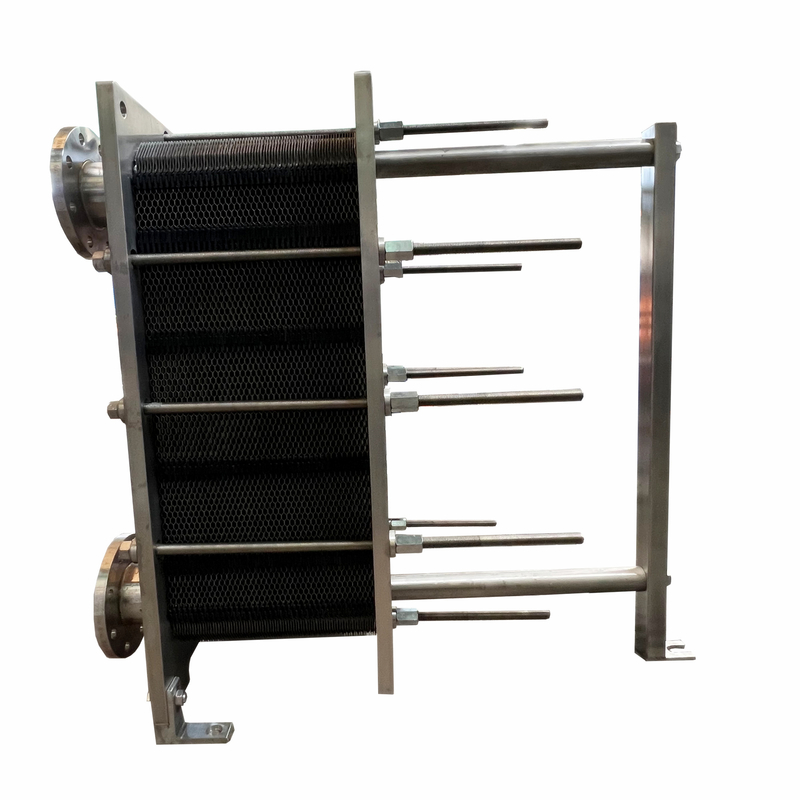

O trocador de calor de placa consiste num pacote de placas metálicas onduladas com portas para a passagem de dois fluidos entre os quais ocorrerá a transferência de calor.O pacote de placas é montado entre uma placa de quadro e uma placa de pressão e comprimido por parafusos de apertoO número de placas é determinado pela taxa de fluxo, pelas propriedades físicas dos fluidos, pela sua densidade e pela sua densidade.Programa de queda de pressão e temperaturaAs ondulações das placas promovem a turbulência do fluido e suportam as placas contra a pressão diferencial.

Quadro

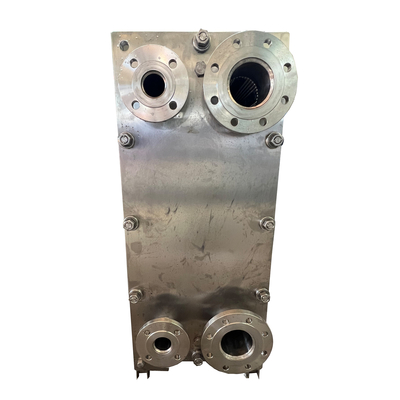

As placas e a placa de pressão estão localizadas por uma barra superior e uma barra inferior, ambas fixadas na coluna de suporte.No tipo mais grande, alguns parafusos de aperto são equipados com rolos de rolos para facilitar a abertura e fechamento da unidade.O quadro é projetado para ser montado apenas no chão. Os pés padrão são fixos. Uma unidade pode conter várias seções, separadas por placas de ligação com ligações intercambiáveis.

Placas
A ondulação das placas fornece uma passagem entre as placas, suporta cada placa contra a adjacente e aumenta a turbulência, resultando em uma transferência de calor eficiente.Portos de canto e juntas são dispostos de modo que os dois meios de comunicação fluem através de canais alternadosAs placas possuem um padrão de chevron para máxima resistência a altas pressões de trabalho.Uma área de distribuição única proporciona um fluxo uniforme sobre a superfície da placaAs placas são reversíveis e têm fluxo paralelo, o que significa
Só é necessário um tipo de placa.

Design confiável
Os trocadores de calor de placas de junta BAODE fornecem aquecimento e arrefecimento suaves, mas eficientes, e satisfazem todos os requisitos sanitários.e outros processos sanitários, tais como:
Processamento de leite e bebidas
Temperamento de vinhos
Tratamento de água engarrafada
Aquecimento CIP (Cleaning-in-place)
Água de osmose reversa

Refrigeração e aquecimento de produtos lácteos, de cervejaria, de bebidas e de produtos viscosos e pasteurização e pasteurização de leite em algumas aplicações

Tempo de entrega curto.
Alta qualidade
Preço razoável
Produzido pelo cliente
Projeto de know-how e apoio ao cliente



Modelo	BS100
Referências cruzadas	M10B/M10M
Altura, H [mm]	1084	1084
Largura, W [mm]	470	470
comprimento padrão mínimo, L [mm]	700	700
Comprimento padrão máximo, L [mm]	2300	2300
Distância vertical da porta, VC [mm]	719	719
Distância horizontal da porta, HC [mm]	225	225
Temperatura máxima [° C]	180	180
Max. pressão [barg]	10	16
Tamanho da flange	DN100/4"	DN100/4"
Fluxo máximo [kg/s]	50



Garrafas
Materiais	Temperatura aplicável	Fluidos aplicáveis
BNR	-15°C a +135°C°C	Água, água do mar, óleo mineral, água salina
EPDM	- 25°C a+180°C	Água quente, vapor, ácido, alcalino
F26	- 55°C a + 230°C	Ácido, Alcalino
FTP	0°C a + 160°C	Ácido altamente concentrado, alcalino, óleo de alta temperatura, vapor
