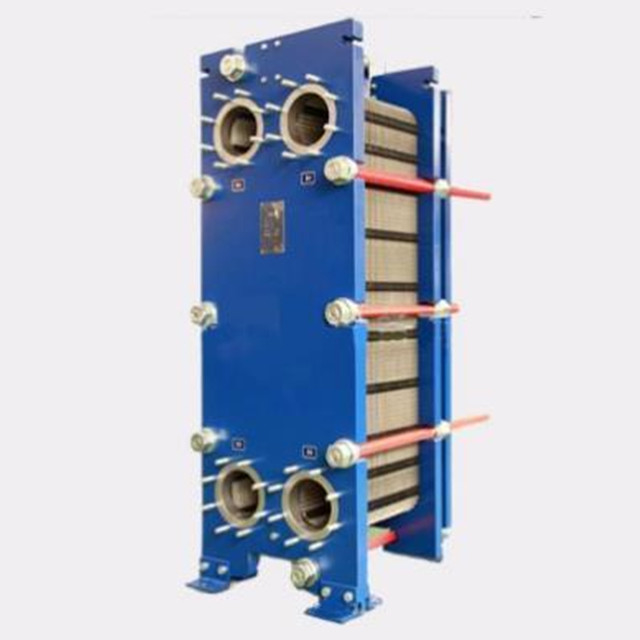

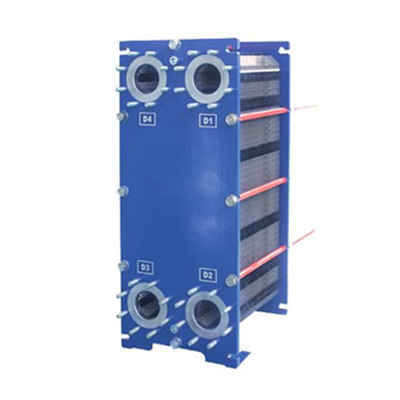

Câmbio de calor de placas de jato de qualidade alimentar

Câmbio de calor de placas de jato de qualidade alimentar

O trocador de calor de placa de junta é um tipo de trocador de calor. É caracterizado por alto coeficiente de transferência de calor; Fácil de reparar e limpar; Baixo coeficiente de incrustação; Estrutura compacta, pequena pegada,peso leveÉ fácil alterar a área de transferência de calor ou a combinação de processos; a diferença de temperatura final é pequena.

Introdução

É feita de uma série de folhas onduladas estampadas em um certo intervalo, seladas por juntas ao redor, e sobrepostas pelo quadro e espiral de compressão,Os quatro furos de canto da placa e da junta formaram um tubo de distribuição de fluidos e um tubo de coleta, enquanto separa razoavelmente o fluido quente e frio, de modo que flui no canal de fluxo em ambos os lados de cada placa, através da placa para troca de calor.

Princípio de funcionamento
O trocador de calor de placa de junta é constituído por um conjunto de placas metálicas com quatro furos de canto na placa para que os meios quentes e frios passem.As placas A e B são colocadas alternadamente, um canal de rede é formado entre as placas, e a almofada de vedação sela os meios quentes e frios no trocador de calor, enquanto separa razoavelmente os meios quentes e frios sem mistura.No canal., o fluxo de fluido frio e quente em intervalos, pode ser contracorrente ou ao longo do fluxo de acordo com a necessidade, no processo de fluxo do fluido frio e quente através da parede de troca de calor,para alcançar o efeito desejado.

O trocador de calor de placa é uma parte importante da tecnologia de troca de calor em equipamentos industriais de processo.A junta elástica que veda entre os dissipadores de calor de placas individuais é uma parte de desgaste e também é uma parte propensa ao envelhecimento em condições naturaisA sua vida útil tem um impacto importante na vida útil dos trocadores de calor de placa.
Os seguintes factores têm um impacto importante na vida útil da junta elástica:
- Funcionamento do trocador de calor (contínuo ou descontínuo)
- Corrosão dos agentes de arrefecimento e de limpeza utilizados
- Temperatura máxima de funcionamento
- Pressão máxima de funcionamento
- A tensão da junta elástica é grande devido à pressão excessiva e à pressão desequilibrada
- Envelhecimento natural.

(Medida em mm, N significa o número de placas)

Aplicações

O trocador de calor de placa tem características de elevado coeficiente de transferência de calor, pequena queda de pressão, estrutura compacta, peso leve, pequeno espaço de ocupação,combinação conveniente de área e processo, forte versatilidade das peças, ampla selecção de materiais e fácil de alcançar a produção em grande escala, etc., tem sido amplamente utilizado em alimentos, máquinas, metalurgia,Petroquímica e Marítima e outros campos, e tornou-se o equipamento de troca de calor líder na engenharia de aquecimento central urbano.
