(Medida em mm, N significa o número de placas)


Projeto padrão

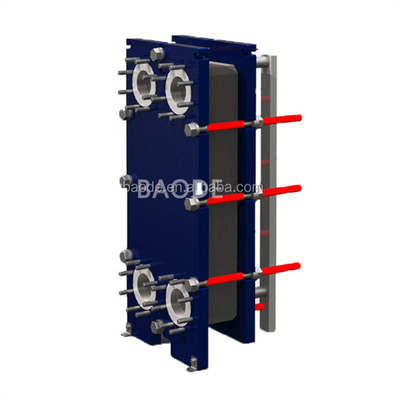

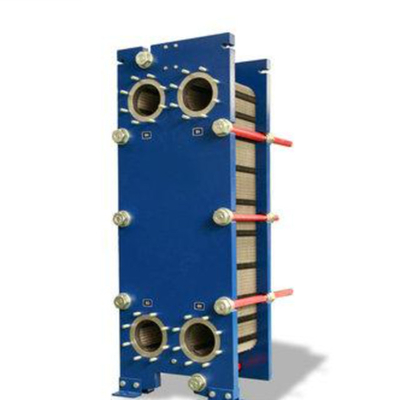

O trocador de calor de placa consiste em um pacote de placas de metal ondulado com aberturas para a passagem dos dois fluidos
A embalagem de placas é montada entre uma placa fixa e uma placa de pressão móvel e comprimida por parafusos de aperto.As placas são equipadas com uma junta que veda o canal de interpolação e direciona os fluidos para canais alternadosO número de placas é determinado pela taxa de fluxo, propriedades físicas dos fluidos, queda de pressão e programa de temperatura.
As ondulações das placas promovem a turbulência do fluido e suportam as placas contra a pressão diferencial.A placa do quadro e a placa de pressão estão suspensas numa barra de transporte superior e localizadas por uma barra de guia inferiorAs ligações estão localizadas na placa do quadro ou, se um ou ambos os fluidos fizerem mais de uma passagem na unidade, na estrutura e nas placas de pressão.

Capacidades típicas
Fluxo de líquido
Até 16 kg/s (250 gpm), dependendo do meio, permitido
Programa de queda de pressão e temperatura.
Aquecimento de água a vapor
300 a 800 kW

Princípio de funcionamento
Os canais são formados entre as placas e as portas de canto são dispostas de modo que os dois meios fluem através de canais alternados.e o fluxo completo contra corrente é criado para a maior eficiência possívelA ondulação das placas proporciona a passagem entre as placas, sustenta cada placa contra a adjacente e aumenta a turbulência, resultando numa transferência de calor eficiente.
Indústria alimentar: Pastorização de leite, Pastorização de leite e bebidas, Temperamento de vinhos, Tratamento de água engarrafada, aquecimento CIP (Limpeza no local), Água de osmose reversa.
Aplicação marítima: Refrigeração central dos motores ou turbinas principais ou auxiliares, Refrigeração por óleo lubrificante, Refrigeração da água circulante para os cilindros de refrigeração, pistões, bicos de injecção, Refrigeração de óleo de Baoder,Óleo de compressor e outros lubrificantes- pré-aquecimento de óleo lubrificante e óleo combustível pesado - pré-aquecimento de água do mar para produção de água doce - recuperação de calor - troca de calor para ar condicionado das cabines de passageiros e dos espaços de carga
Outros: CE-México, indústria química, energia renovável, energia renovável
Tempo de entrega curto.
Alta qualidade
Preço razoável
Produzido pelo cliente
Projeto de know-how e apoio ao cliente

Certificado pela ISO9001, CE, UL, WRAS, ROHS, CCS, etc.
