Baode Heat Trocador Equipment Co., Ltd

|
| Lugar de origem: | China |
| Marca: | Baode |
| Certificação: | CE/UL |
| Número do modelo: | B60MW |
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | USD 100-2000 per Unit |
| Detalhes da embalagem: | Caixa de compensado |
| Tempo de entrega: | 14-18 dias úteis |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 500 unidades/mês |
| Nome do produto: | Exchanger de calor de placa de jato de resfriamento e aquecimento de alta eficiência Exchanger de ca | Aplicação: | HVAC e refrigeração |
|---|---|---|---|
| Material do quadro: | Aço carbono | Material de chapa: | AISI 316L/304/NI/TI |
| Garrafas: | NBR/EPDM/VITON | Tipo de trocador de calor: | Tipo de quadro e placa |

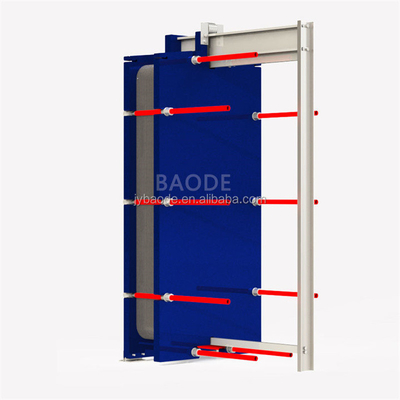

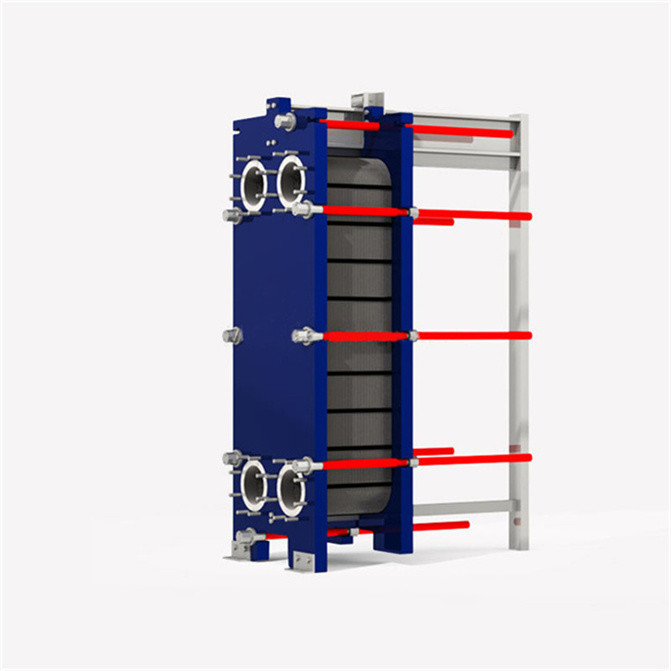

Exchanger de calor de placa de jato de resfriamento e aquecimento de alta eficiência Exchanger de calor de placa semissoldado
O que é Semi-weld PHE?
As placas de trocador de calor de placas semi-soldadas são soldadas por laser. a soldagem a laser significa que o metal é derretido por um feixe de laser de um laser de alta potência.A carga é protegida por gás inerte Não é necessário material de solda adicional.
PHE semi-soldado
Os trocadores de calor de placa semissaldados são comumente utilizados em aplicações em que existe o risco de contaminação cruzada entre diferentes fluidos devido a fugas ou rachaduras no trocador de calor.Eles são ideais para aplicações que exigem alta eficiência de transferência de calor, tais como sistemas de refrigeração e arrefecimento, aquecimento e HVAC.
O trocador de calor de chapa semissaldada consiste em dois tipos de chapas: chapas totalmente soldadas e chapas com junta.
fluidos de alta pressão e de alta temperatura, enquanto as placas de junta são utilizadas para separar os fluidos e formar os canais para os fluidos de baixa pressão.Este projeto oferece as vantagens de ambos os trocadores de calor de placa totalmente soldados e juntados, eliminando as suas desvantagens.
| Materiais | |
| Placas | 304/316L Inoxidável, Ti |
| Campoacoplamentos | NBR, EPDM, FKM |
| De peso superior a 200 g/m2 | NBR, EPDM, FKM |
| Conexões de flange | Aço carbono, revestido de metal: inoxidável, Ti |
| Placa do quadro | Aço carbono, pintado de epoxi |
| Modelo | B60MW | B100MW | B150MW | B200MW | |
| Altura, H [mm] | 920 | 1045 | 1484 | 2150 | |
| Largura, W [mm] | 320 | 454 | 650 | 750 | |
| Comprimento máximo, L [mm] | 1445 | 1795 | 3246 | 3250 | |
| Distância vertical da porta, VC [mm] | 640 | 719 | 1044 | 1478 | |
| Distância horizontal da porta, HC [mm] | 140 | 225 | 298 | 353 | |
| Temperatura máxima [°C] | 180 | 180 | 180 | 180 | |
| Pressão máxima [barga] | 16/20 | 16/20 | 16/20 | 16/20 | |
| Tamanho do porto | DN50/2' | DN100/4' | DN150/6' | DN200/8" | |
| Profundidade do canal [mm] | 3 | 2.5 | 2.5 | 2.5 | |
| Fluxo máximo de água [kg/s] | 16 | 50 | 50 | 225 | |
Benefícios
•Alta eficiência de transferência de calor: devido à sua grande superfície e às suas vias de fluxo turbulentas.
• Baixo risco de fugas: os canais totalmente soldados reduzem o risco de fugas e contaminação cruzada entre diferentes canais.
fluidos.
•Fácil manutenção: os trocadores de calor de placas semissoldadas podem ser facilmente desmontados e limpos, permitindo uma fácil manutenção dos
manutenção e redução do tempo de inatividade.
•Versátil: os trocadores de calor de placas semissoldadas podem ser utilizados numa ampla gama de aplicações, incluindo sistemas de refrigeração e arrefecimento, aquecimento e HVAC.
Aplicações
• Produtos químicos
• Energia e serviços públicos
• Alimentos e bebidas
•Calificação e refrigeração
•Marítimo e Transportes
•Exploração mineira
•Pulpa e papel
•Aço
•Agua e tratamento de resíduos
