Trocador de calor de placa e concha totalmente soldado utilizado como desuperqueimador para recuperação de calor residual

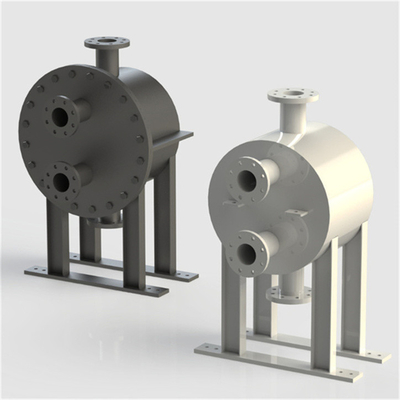

O trocador de calor de chapa e concha é um trocador de calor com tubo de chapa como elemento de transferência de calor, também conhecido como trocador de calor de chapa.Feixe e concha do tubo da placa (figura)Os pontos de contacto de pares de lâminas formadas a frio são fortemente soldados entre si para formar um tubo de chapa contendo uma pluralidade de canais de fluxo planos.Muitas placas de largura variável estão dispostas em certa ordemPara manter a distância entre as placas e os tubos, inserir tiras de metal em ambas as extremidades das placas e tubos adjacentes, e soldá-los juntos.para que muitos tubos de placa sejam firmemente ligados entre si para formar um feixe de tubos de placaA face final do feixe de tubos apresenta uma série de feixes de tubos de placas planas montadas na casca,e a diferença de expansão longitudinal é eliminada pela vedação deslizante entre ele e a conchaA secção do equipamento é geralmente circular, mas também retangular, hexagonal e assim por diante.

O trocador de calor de placa e de casca é uma forma estrutural entre o trocador de calor de casca e tubo e o trocador de calor de placa, que leva em conta as vantagens de ambos:

1 Com a placa como superfície de transferência de calor, a eficiência de transferência de calor é boa.

2 Estrutura compacta, pequeno tamanho.

3 Resistência à temperatura, resistência à pressão, temperatura máxima de funcionamento até 800°C, pressão máxima de funcionamento até 6,3 mpa.

4 O fluido no canal plano flui a alta velocidade, e a superfície da placa é lisa, não é fácil de escalar, o feixe da placa pode ser removido, e a limpeza também é conveniente.O processo de fabricação deste trocador de calor é mais complicado do que o do trocador de calor em concha e tubo, e a quantidade de soldagem é grande e os requisitos são elevados, de modo que sua popularização e aplicação são limitadas.PapelOs produtos típicos são utilizados principalmente em indústrias alimentares, medicinais e outras indústrias de transformação que exigem uma boa eficiência de transferência de calor e um curto tempo de residência.
