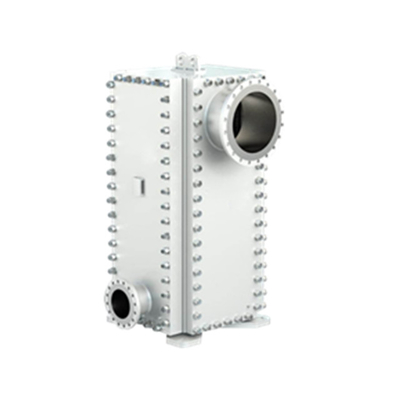

O trocador de calor Compabloc consiste numa pilha de placas onduladas que são soldadas para formar canais alternados de calor e frio.As placas são feitas de aço inoxidável ou outros materiais resistentes à corrosão para garantir durabilidade e longa vida útil.

O processo de transferência de calor num trocador de calor Compabloc ocorre através de condução e convecção.Melhorando a transferência de calor aumentando a área de contacto entre o fluido e a superfície da placa.

Projeto

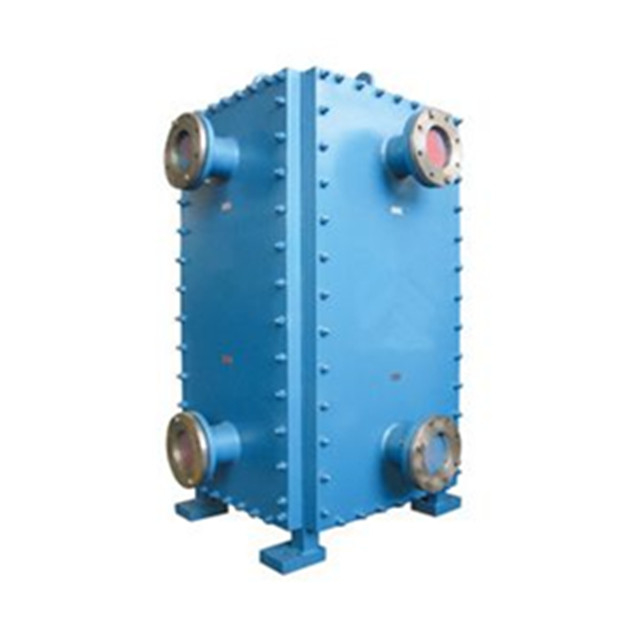

O núcleo do Compabloc é constituído por uma pilha de ólato ondulado de transferência de calor em aço inoxidável 316L e outros materiais de alta qualidade.As placas são soldadas a laser (modelos CP30 e superiores) e formam um núcleo compactoEste núcleo é então cercado e apoiado por quatro vigas de canto, cabeças superior e inferior e quatro painéis laterais.
Estes componentes são amarrados e podem ser rapidamente desmontados para inspecção, manutenção e limpeza.
O projeto pode ser configurado em arranjos de passagem única ou múltipla em operação de corrente simultânea ou contracorrente, para funções de líquido a líquido ou de duas fases.

Optimização de processos
Devido ao conceito de projeto único do Compabloc, as possibilidades de otimização e flexibilidade dos processos são ilimitadas.O Compabloc pode ser projetado com configurações de passagem única ou múltiplaPara a condensação, a reciclagem e as tarefas de líquido a líquido sem cruzamento de temperatura, a configuração de passagem única é adequada com o seu fluxo cruzado total.A grande área de fluxo transversal e o caminho de fluxo curto se adequam às tarefas de condensação de baixa pressão e permitem quedas de pressão muito baixasUma configuração de passagem múltipla é adequada para tarefas com aproximações de temperatura cruzada e próxima.

Existem atualmente sete modelos da família de placas com áreas de transferência de calor que variam de 0.7 a 840 m2 por unidade e cada modelo é modularizado com diferentes números de placas para permitir o melhor ajuste para qualquer tarefa.

O conceito de projeto permite um número diferente de passes nos dois circuitos, permitindo assim grandes diferenças nas taxas de fluxo entre o lado quente e o lado frio.A desorientação pode ser facilmente reorganizado para se adequar a uma nova tarefa caso as taxas de fluxo ou temperaturas mudamPodem ser alcançadas aproximações de temperatura próxima até 3°C (5,4°F).
O Compabloc pode ser montado verticalmente, para funções normais de líquido para líquido, condensação com sub-refrigeração e funções de refrigeração a gás, ou horizontalmente, para a maioria das funções de condensação,Impostos de reciclagem ou de líquido em líquido quando a altura for limitada.
