Baode Heat Trocador Equipment Co., Ltd

|
| Lugar de origem: | China |
| Marca: | Baode |
| Certificação: | CE/UL |
| Número do modelo: | Série SH60 |
| Quantidade de ordem mínima: | 1 Unidade |
|---|---|
| Preço: | USD 300-1000 per Unit |
| Detalhes da embalagem: | Caixa de madeira compensada |
| Tempo de entrega: | 14-18 dias úteis |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 500 unidades/unidades pelo mês |
| Nome do produto: | Exchanger de calor de placa de junta SH60 série 10/16 bar 20kg/s para aquecimento a vapor HVAC | Aplicação: | Aquecimento de vapor |
|---|---|---|---|
| Material do quadro: | Aço carbono | Material de chapa: | AISI 316L/304/NI/TI |
| Gaxeta: | NBR/EPDM/VITON | Tipo de trocador de calor: | Tipo de quadro e placa |

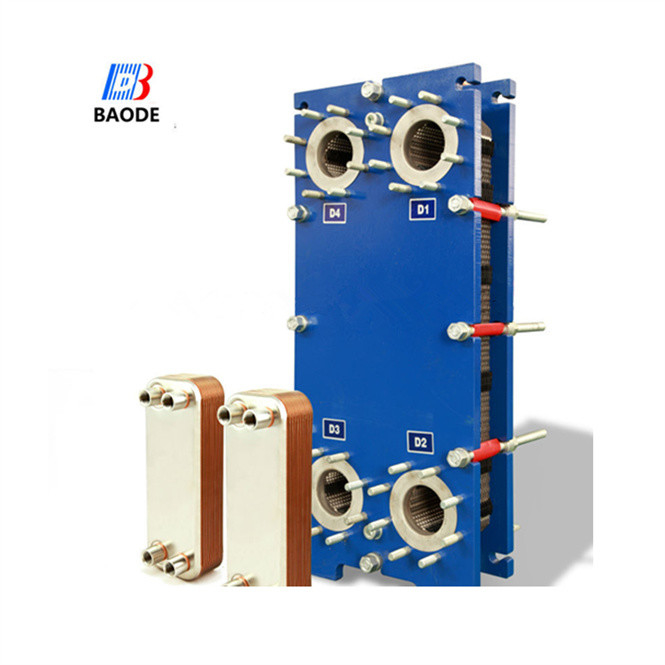

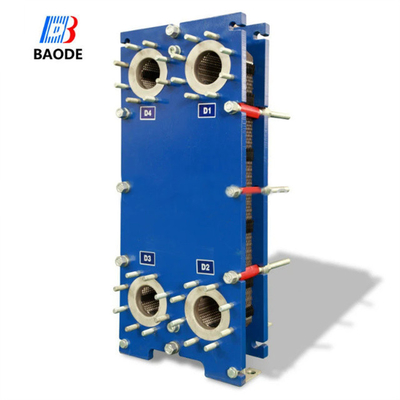

Exchanger de calor de placa de junta SH60 série 10/16 bar 20kg/s para aquecimento a vapor HVAC
| Modelo | SH60 | |
| Referências cruzadas | TS6M | |
| Altura, H [mm] | 704 | 704 |
| Largura, W [mm] | 400 | 410 |
| Min comprimento padrão, L [mm] | 530 | 540 |
| Duração máxima padrão, L [mm] | 1430 | 1440 |
| Distância vertical da porta, VC [mm] | 380 | 380 |
| Distância horizontal da porta, HC [mm] | 203 | 203 |
| Temperatura máxima [°C] | 180 | 180 |
| Pressão máxima [barga] | 16 | 20.6 |
| Tamanho da flange | DN65/2' | DN65/2' |
| Fluxo máximo [kg/s] | 20 | |
(Medida em mm, N significa o número de placas)
| Material de chapa | Tipos líquidos adequados | ||
| Aço inoxidável (AISI304.316 etc.) | Água pura, água normal, óleo para alimentação, óleo mineral | ||
| Ti, Ti-pd | Água de mar, água salgada, água mineral | ||
| 20Cr, 18Ni, 6Mo (254SMO) | Ácido sulfúrico diluído, solução orgânica em água | ||
| Não. | Sódio cáustico de alta temperatura e concentração | ||
| Hastelloy (C276, D205, B2G) | Concentração Ácido sulfúrico, ácido clorídrico, ácido fosfórico | ||
| Material da junta | Temperatura de funcionamento °C | Tipos líquidos adequados | |
| NBR | -15~+135° C | Água, água do mar, óleo mineral, água salina | |
| EPDM | -25°C a +180°C | Água quente, vapor, ácido, alcalino | |
| F26 | -55°C a +230°C | Ácido, Alcalino | |
| TPF | -0°C a +160°C | Ácido altamente concentrado, álcali, óleo de alta temperatura, vapor | |

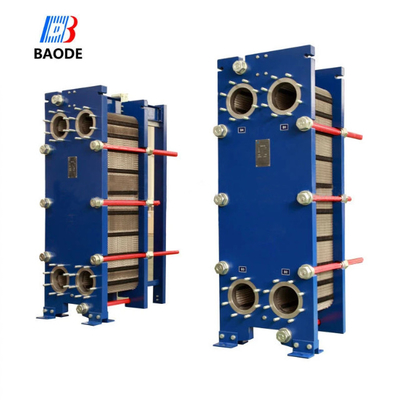

A estrutura e o trocador de calor da placa da Baode são a marca número 1 da China na indústria de trocadores de calor da placa.O trocador de calor de placa consiste num pacote de placas metálicas onduladas com aberturas para a passagem dos dois fluidos entre os quais a transferência de calor ocorreráO pacote de placas é montado entre uma placa fixa e uma placa de pressão móvel e comprimido por parafusos de aperto.As placas são equipadas com uma junta que veda o canal entre as placas e dirige os fluidos para canais alternadosO número de placas é determinado pela taxa de fluxo, propriedades físicas dos fluidos, queda de pressão e programa de temperatura.As ondulações das placas promovem a turbulência do fluido e suportam as placas contra a pressão diferencialA placa do quadro e a placa de pressão estão suspensas numa barra de transporte superior e situadas por uma barra de guia inferior, ambas fixadas numa coluna de apoio.As ligações estão localizadas na placa do quadro ou, se um ou ambos os fluidos fizerem mais de uma passagem na unidade, no quadro e nas placas de pressão.
Princípio de funcionamento
Os canais são formados entre as placas e as portas de canto são dispostas de modo a que os dois meios fluam através de canais alternados.e o fluxo completo de contracorrente é avaliado para obter a maior eficiência possívelA ondulação das placas proporciona a passagem entre as placas, sustenta cada placa contra a adjacente e aumenta a turbulência, resultando numa transferência de calor eficiente.
Tempo de entrega curto.
Alta qualidade
Preço razoável
Produzido pelo cliente
Projeto de know-how e apoio ao cliente
