Baode Heat Trocador Equipment Co., Ltd

|
| Lugar de origem: | China |
| Marca: | Baode |
| Certificação: | CE UL ISO9001 CCS GL DNV LR |
| Número do modelo: | Série BB60/BH60 |
| Quantidade de ordem mínima: | 1 Unidade |
|---|---|
| Preço: | USD 500-10000 per Unit |
| Detalhes da embalagem: | Caixa de madeira compensada |
| Tempo de entrega: | 14-18 dias úteis |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 500 unidades/unidades pelo mês |
| Nome do produto: | Exchanger de calor de piscina da série BB60/BH60 | Principais aplicações: | Aquecimento de água de piscina |
|---|---|---|---|
| Material de chapa: | Aço inoxidável / Titânio | Gaxeta: | NBR/EPDM |
| Placa de armação: | Aço leve pintado de epoxi |

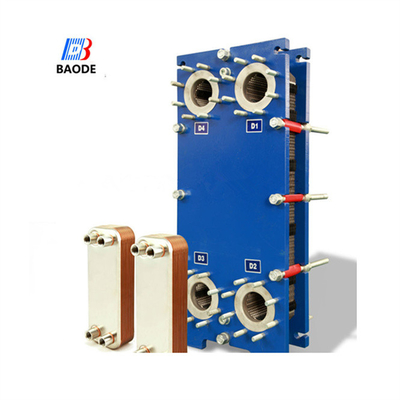

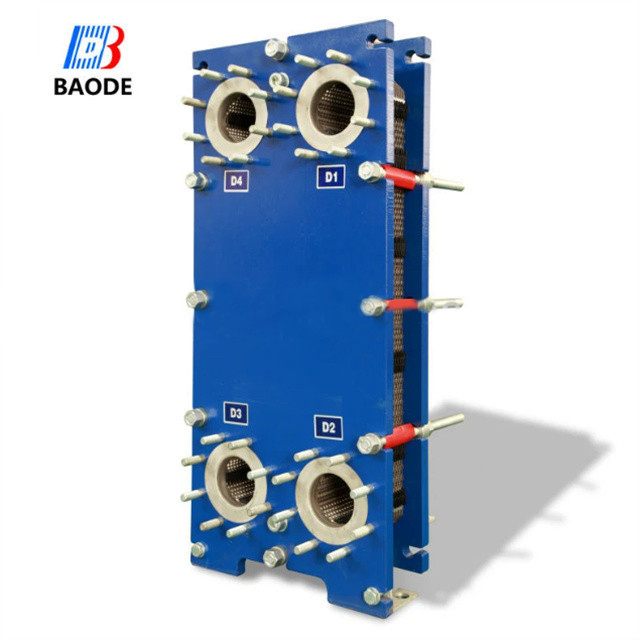

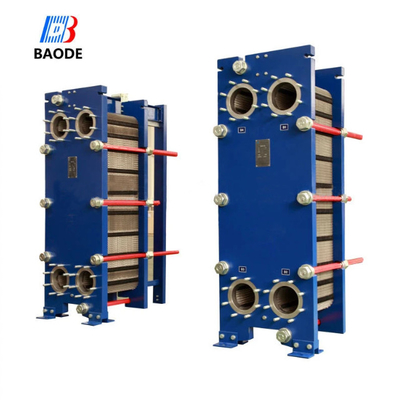

Exchanger de calor de piscina da série BB60/BH60
| Modelo | BH60 | |
| Referências cruzadas | M6, M6M | |
| Altura, H [mm] | 920 | 940 |
| Largura, W [mm] | 320 | 330 |
| Min comprimento padrão, L [mm] | 500 | 500 |
| Duração máxima padrão, L [mm] | 1500 | 1500 |
| Distância vertical da porta, VC [mm] | 640 | 640 |
| Distância horizontal da porta, HC [mm] | 140 | 140 |
| Temperatura máxima [°C] | 180 | 180 |
| Pressão máxima [barga] | 10 | 16 |
| Tamanho da flange | DN50/2' | DN50/2' |
| Fluxo máximo [kg/s] | 16 | 16 |
(Medida em mm, N significa o número de placas)
| Material de chapa | Tipos líquidos adequados | ||
| Aço inoxidável (AISI304.316 etc.) | Água pura, água normal, óleo para alimentação, óleo mineral | ||
| Ti, Ti-pd | Água de mar, água salgada, água mineral | ||
| 20Cr, 18Ni, 6Mo (254SMO) | Ácido sulfúrico diluído, solução orgânica em água | ||
| Não. | Sódio cáustico de alta temperatura e concentração | ||
| Hastelloy (C276, D205, B2G) | Concentração Ácido sulfúrico, ácido clorídrico, ácido fosfórico | ||
| Material da junta | Temperatura de funcionamento °C | Tipos líquidos adequados | |
| NBR | -15~+135° C | Água, água do mar, óleo mineral, água salina | |
| EPDM | -25°C a +180°C | Água quente, vapor, ácido, alcalino | |
| F26 | -55°C a +230°C | Ácido, Alcalino | |
| TPF | -0°C a +160°C | Ácido altamente concentrado, álcali, óleo de alta temperatura, vapor | |
Aplicações
Funções gerais de aquecimento e arrefecimento.
Projeto padrão
O trocador de calor de placa consiste em um pacote de placas metálicas onduladas com aberturas para a passagem dos dois fluidos
A embalagem de placas é montada entre uma placa fixa e uma placa de pressão móvel e comprimida por parafusos de aperto.As placas são equipadas com uma junta que veda o canal de interpolação e direciona os fluidos para canais alternadosO número de placas é determinado pela taxa de fluxo, propriedades físicas dos fluidos, queda de pressão e programa de temperatura.
As ondulações das placas promovem a turbulência do fluido e suportam as placas contra a pressão diferencial.A placa do quadro e a placa de pressão estão suspensas numa barra de transporte superior e localizadas por uma barra de guia inferiorAs ligações estão localizadas na placa do quadro ou, se um ou ambos os fluidos fizerem mais de uma passagem na unidade, na placa do quadro e nas placas de pressão.
Capacidades típicas
Fluxo de líquido
Até 16 kg/s (250 gpm), dependendo do meio, permitido
Programa de queda de pressão e temperatura.
Aquecimento de água a vapor
300 a 800 kW
Princípio de funcionamento
Os canais são formados entre as placas e as portas de canto são dispostas de modo que os dois meios fluem através de canais alternados.e o fluxo completo contra corrente é criado para a maior eficiência possívelA ondulação das placas proporciona a passagem entre as placas, sustenta cada placa contra a adjacente e aumenta a turbulência, resultando numa transferência de calor eficiente.
Indústria alimentar:Pasteurizar leite, Pasteurizar leite e bebidas, Temperar vinhos, Tratamento de água engarrafada, CIP (Cleaning-in-Place)
aquecimento, água de osmose inversa.
Aplicação marítima:Refrigeração central dos motores ou turbinas principais ou auxiliares, Refrigeração por óleo lubrificante, Refrigeração da água circulante para os cilindros de refrigeração, pistões, bicos de injecção, Refrigeração de óleo de Baoder,Óleo de compressor e outros lubrificantes- pré-aquecimento de óleo de lubrificação e óleo combustível pesado - pré-aquecimento de água do mar para produção de água doce - recuperação de calor - troca de calor para ar condicionado das cabines de passageiros e dos espaços de carga
Outros:CE-México, indústria química, energia renovável, energia renovável
Tempo de entrega curto.
Alta qualidade
Preço razoável
Produzido pelo cliente
Projeto de know-how e apoio ao cliente
Certificado pela ISO9001, CE, UL, WRAS, ROHS, CCS, etc.
