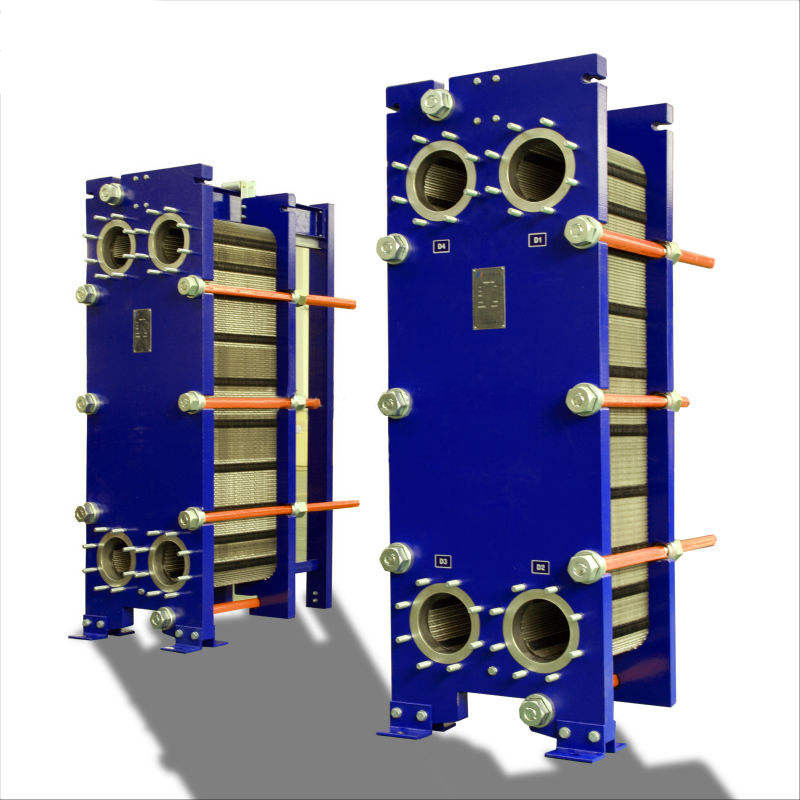

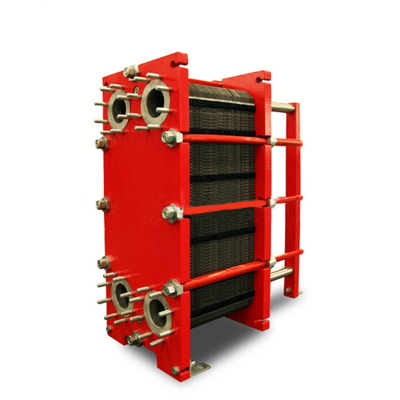

Intercâmbio de calor padrão de aço inoxidável

Gasket Plate Exchanger de calor Aço inoxidável AISI316 Placas NBR Gasket para indústria alimentar

(Medida em mm, N significa o número de placas)

Projeto padrão
O trocador de calor de placa consiste em um pacote de placas metálicas onduladas com aberturas para a passagem dos dois fluidos
A embalagem de placas é montada entre uma placa fixa e uma placa de pressão móvel e comprimida por parafusos de aperto.As placas são equipadas com uma junta que veda o canal de interpolação e direciona os fluidos para canais alternadosO número de placas é determinado pela taxa de fluxo, propriedades físicas dos fluidos, queda de pressão e programa de temperatura.
As ondulações das placas promovem a turbulência do fluido e suportam as placas contra a pressão diferencial.A placa do quadro e a placa de pressão estão suspensas numa barra de transporte superior e localizadas por uma barra de guia inferiorAs ligações estão localizadas na placa do quadro ou, se um ou ambos os fluidos fizerem mais de uma passagem na unidade, na placa do quadro e nas placas de pressão.

Capacidades típicas
Fluxo de líquido
Até 16 kg/s (250 gpm), dependendo do meio, permitido
Programa de queda de pressão e temperatura.
Aquecimento de água a vapor
300 a 800 kW

Princípio de funcionamento
Os canais são formados entre as placas e as portas de canto são dispostas de modo que os dois meios fluem através de canais alternados.e o fluxo completo contra corrente é criado para a maior eficiência possívelA ondulação das placas proporciona a passagem entre as placas, sustenta cada placa contra a adjacente e aumenta a turbulência, resultando numa transferência de calor eficiente.

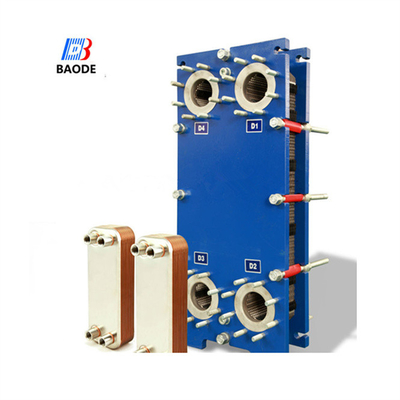

Vantagens do trocador de calor de placa de junta de Baode
* Menos espaço& mais eficiente
BaodePlacas de juntasTrocador de calorCom os projetos compactos, eles precisam apenas de 22~50% menos espaço no sistema do que um trocador de calor de concha e tubo comparável.Você só precisa de uma bomba menor que vai consumir menos energia.

*Seis vezes mais eficiente do que o trocador de calor de tubos.
Comparação com o trocador de calor de tubo de concha, BaodeGarrafasTrocador de calor de placa/Intercambiador de calor de quadro e chapaO padrão especial de chapas de cartão ondulado cria um elevado nível de turbulência que,em combinação com o baixo volume de líquido e os elevados valores de transferência de calorIsto facilita o controlo eficaz do aquecimento ou do arrefecimento.

* Fácil manutenção
Quando a limpeza for necessária,Trocador de calor de placas de juntaA utilização de água sob pressão ou de um determinado líquido para limpeza.
